GNS3组网实验

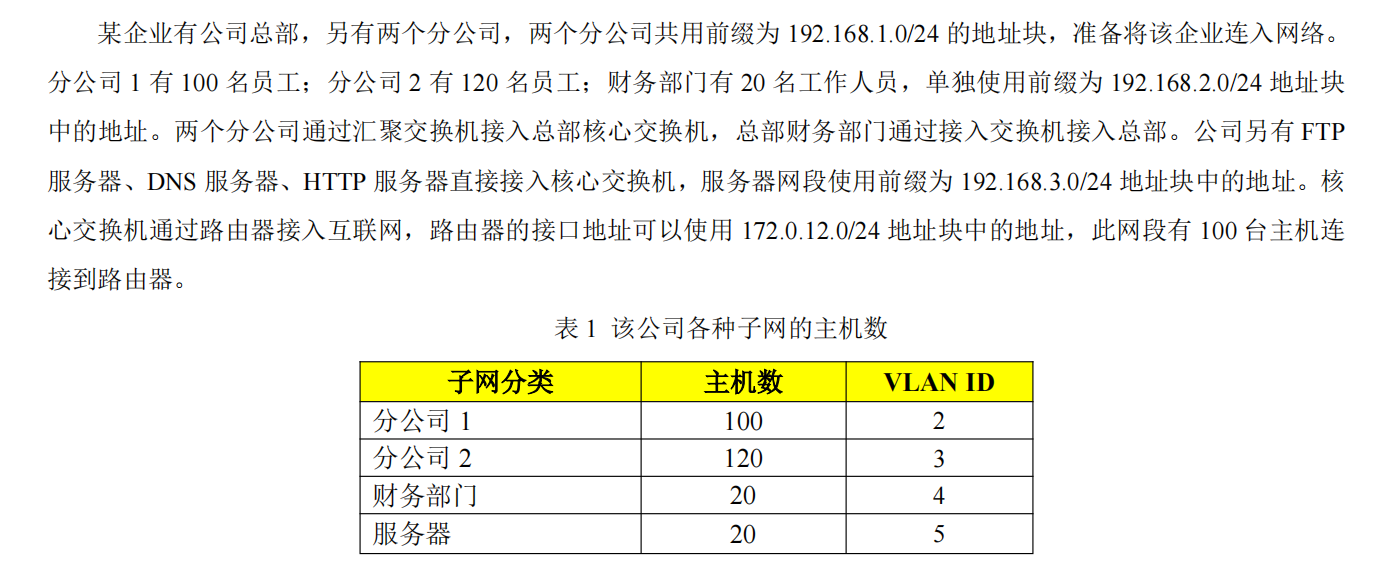

实验背景

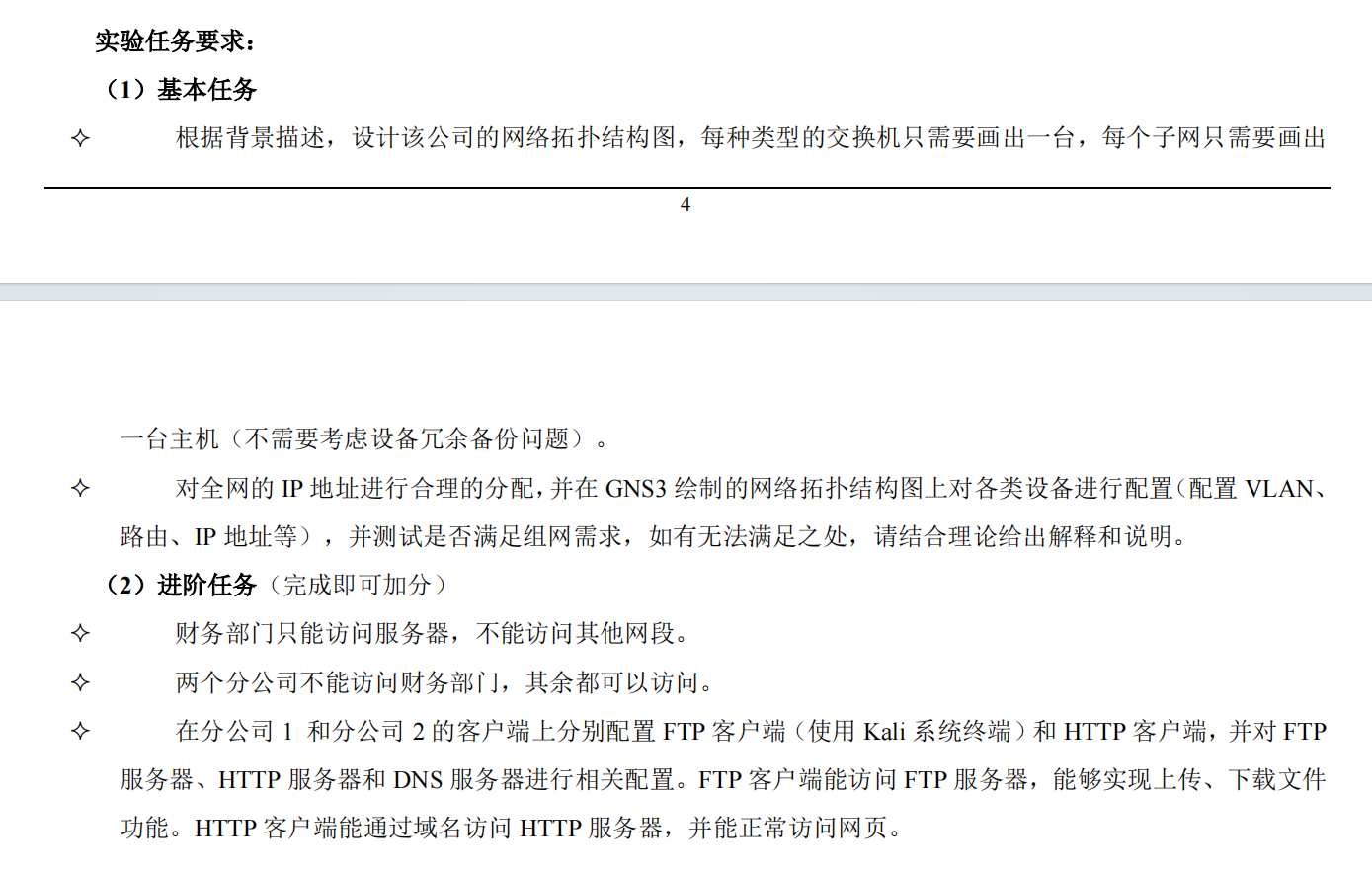

实验要求

实验过程

构建拓扑结构

分析题意，分公司1和分公司2共用192.168.1.0/24的地址块，分公司1的主机数为100，分公司2的主机数为120，由此可以将地址块192.168.1.0/24平均分为两块分别给分公司1和分公司2，以下分配示例供参考
将192.168.1.0到192.168.1.127分给分公司1，子网掩码为255.255.255.128，广播地址为192.168.1.127,网关地址为192.168.1.126
将192.168.1.128到192.168.1.255分给分公司2，子网掩码为255.255.255.128，广播地址为192.168.1.255，网关地址为192.168.1.254
财务部门单独使用前缀为192.168.2.0/24地址块中的地址
服务器单独使用前缀为192.168.3.0/24地址块中的地址

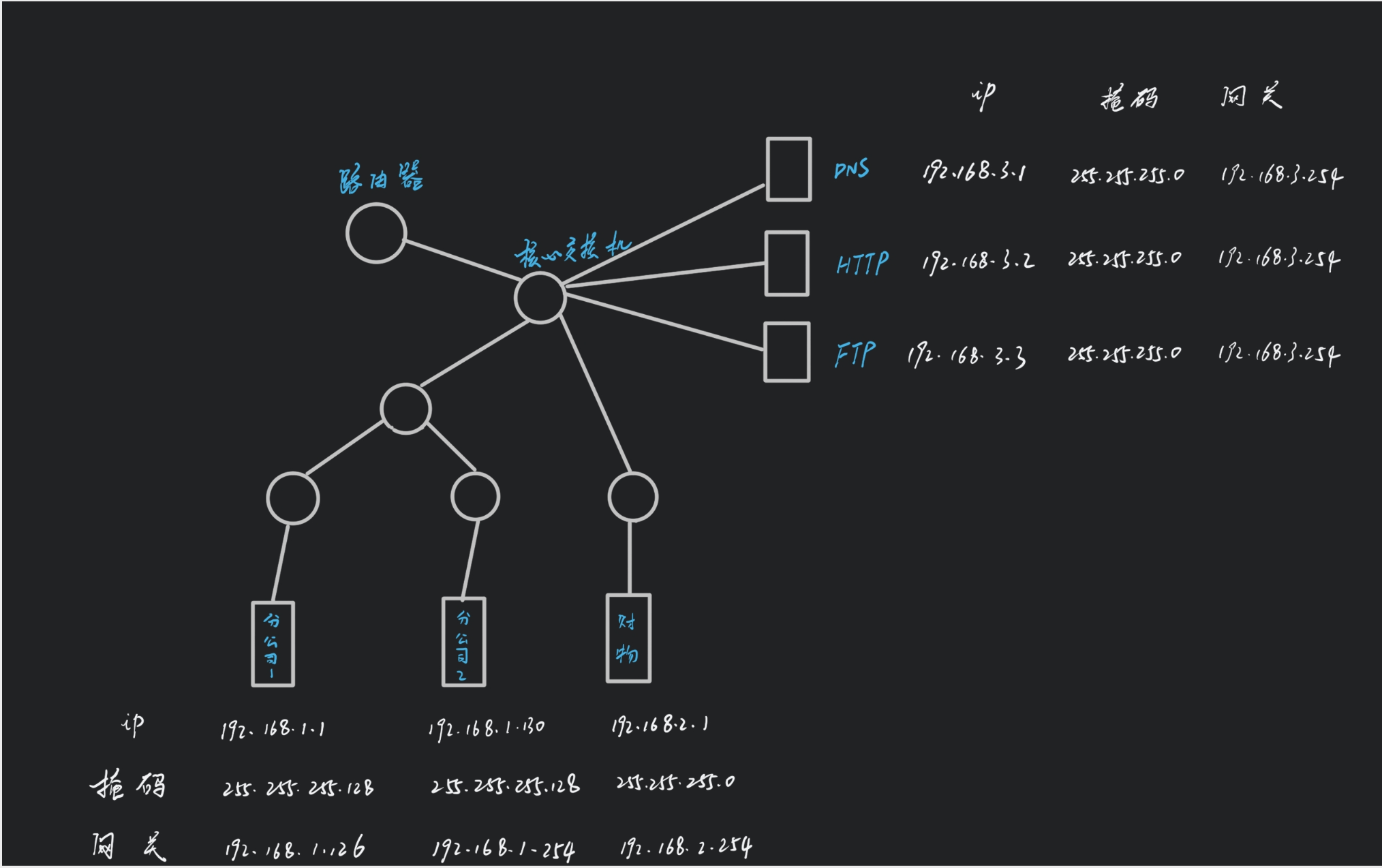

根据题意，构建如下网络拓扑图

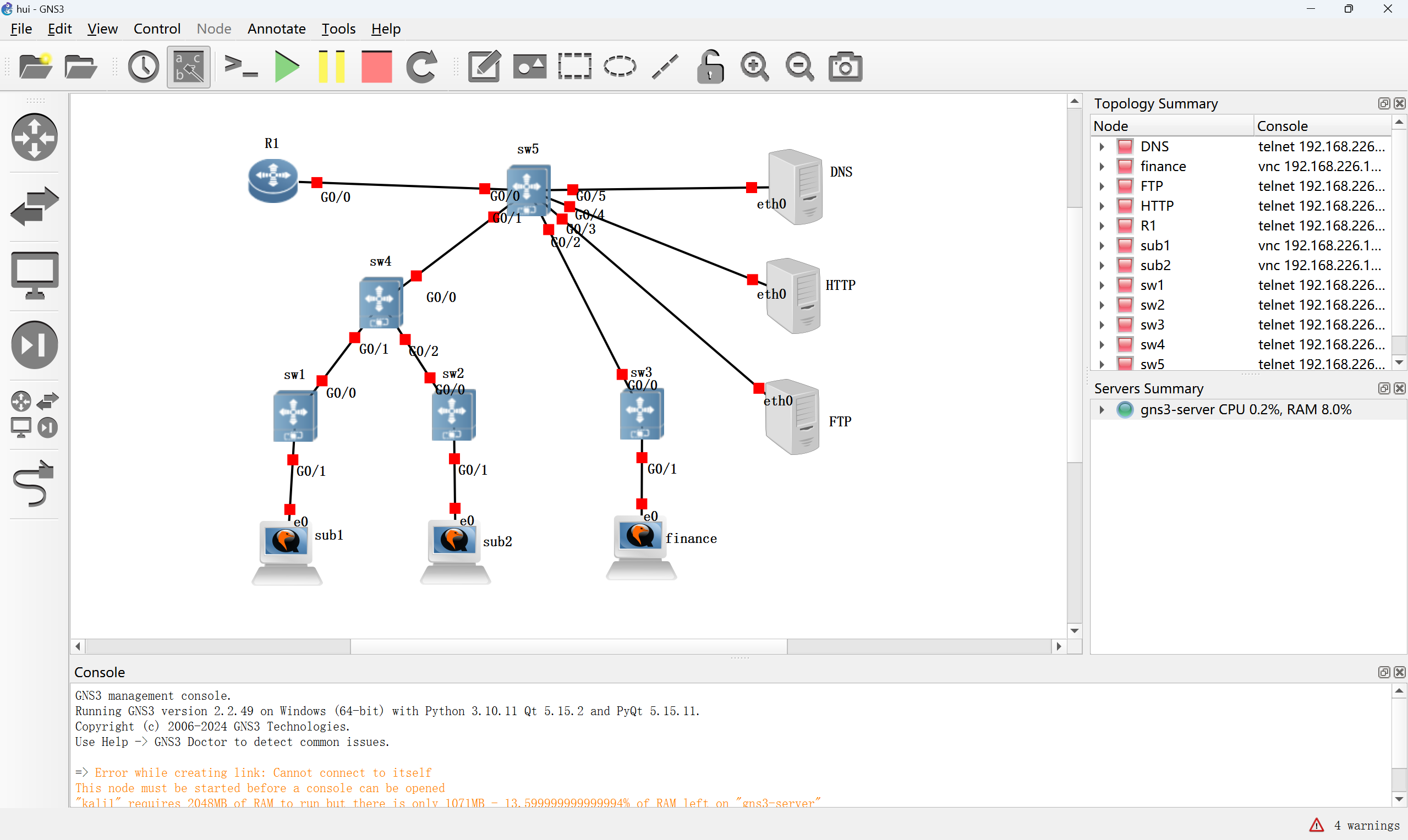

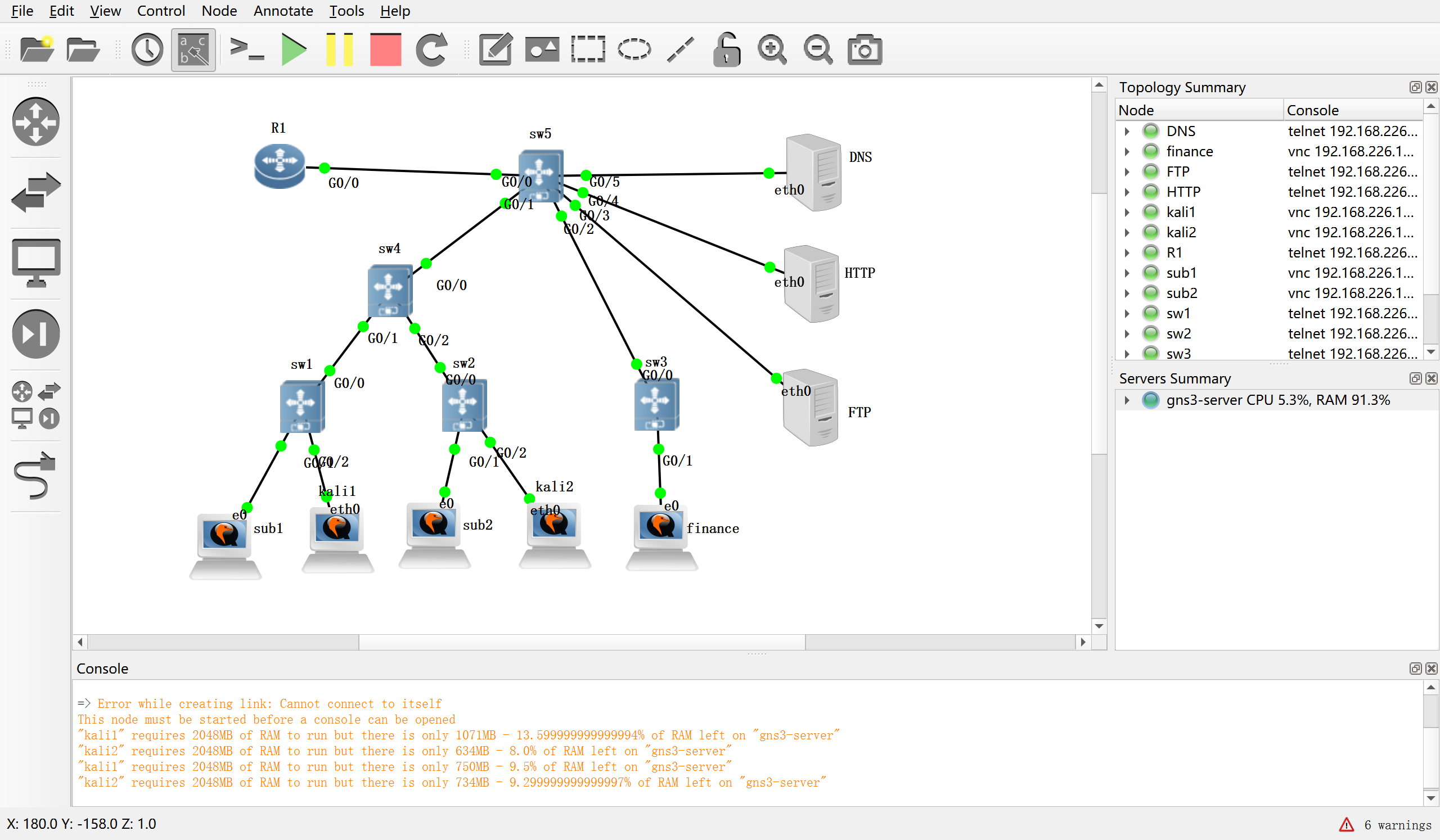

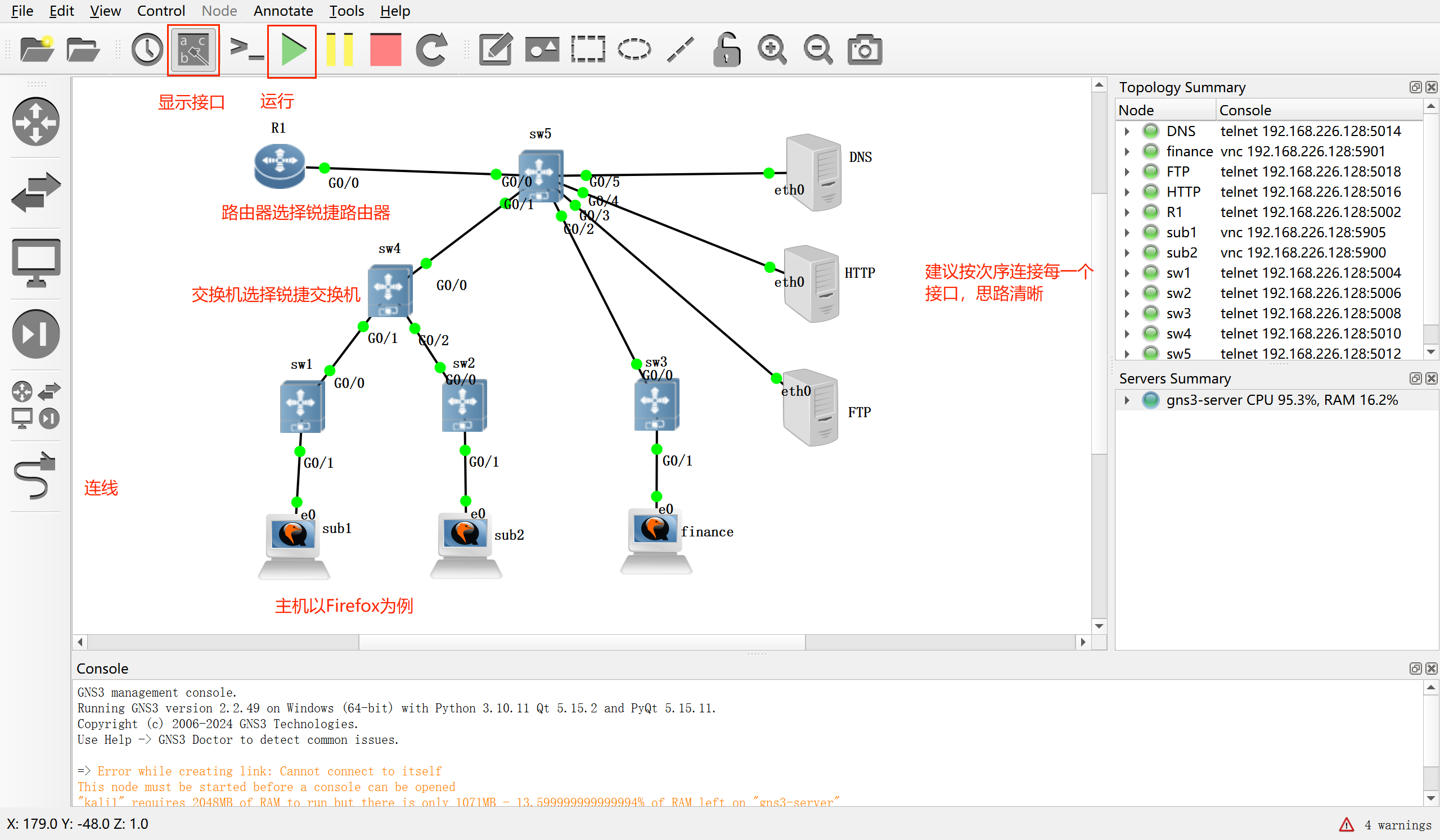

在GNS3操作界面构建如下网络拓扑图

运行后如下图所示

配置参数

主机

主机需要配置主机地址、子网掩码、广播地址、网关地址
以下主机以Firefox为例

分公司1

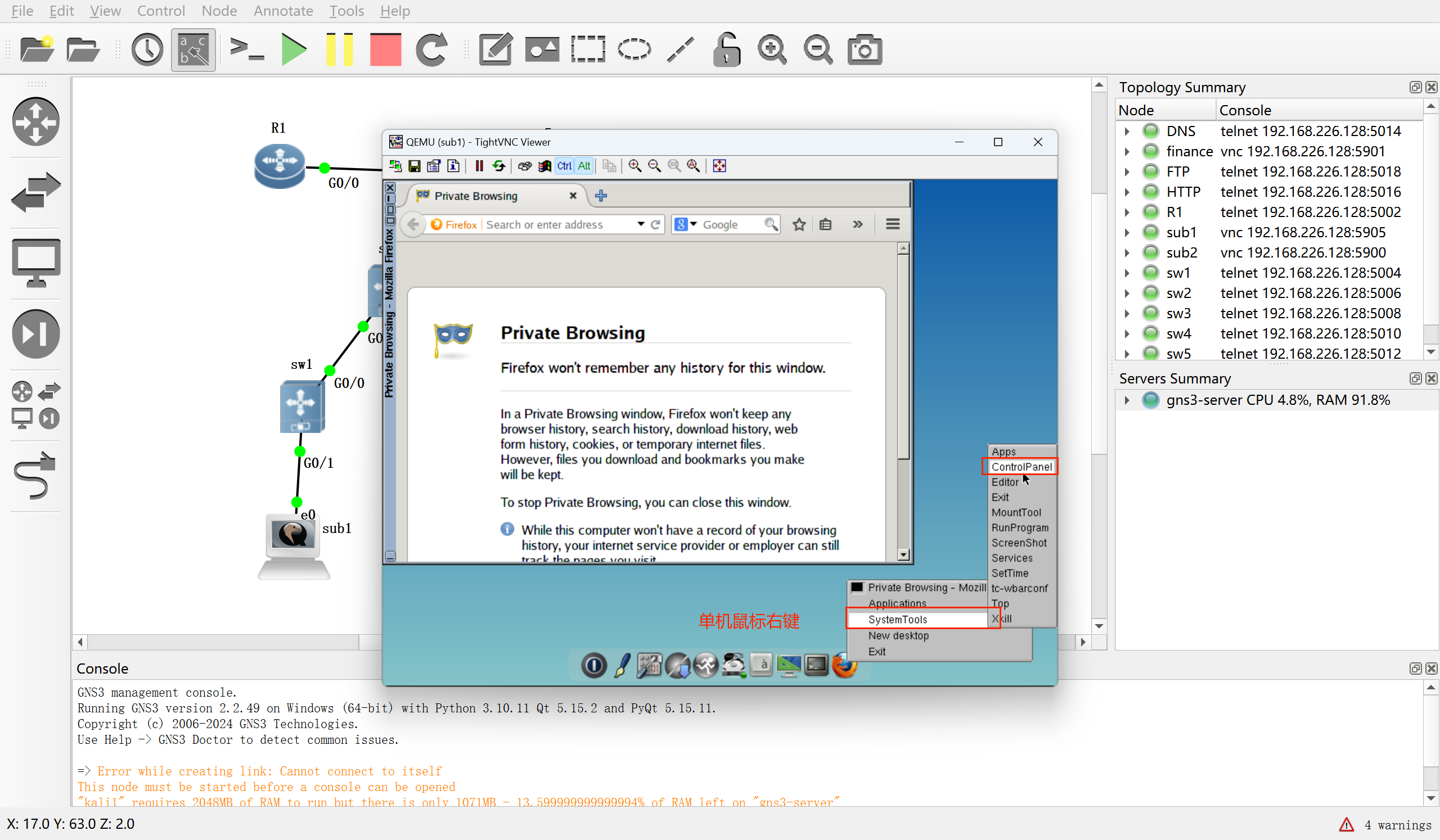

双击打开主机，打开后操作如下

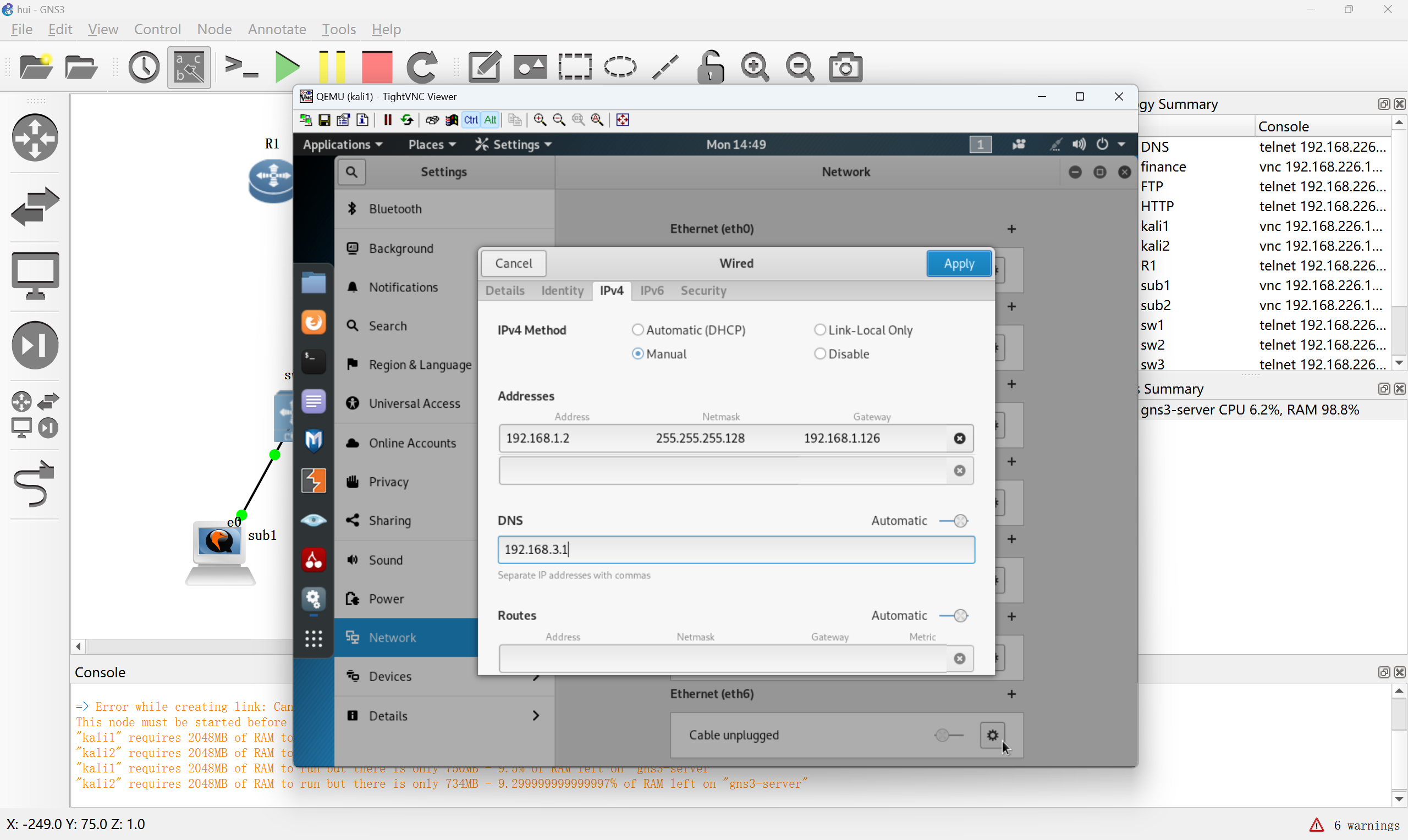

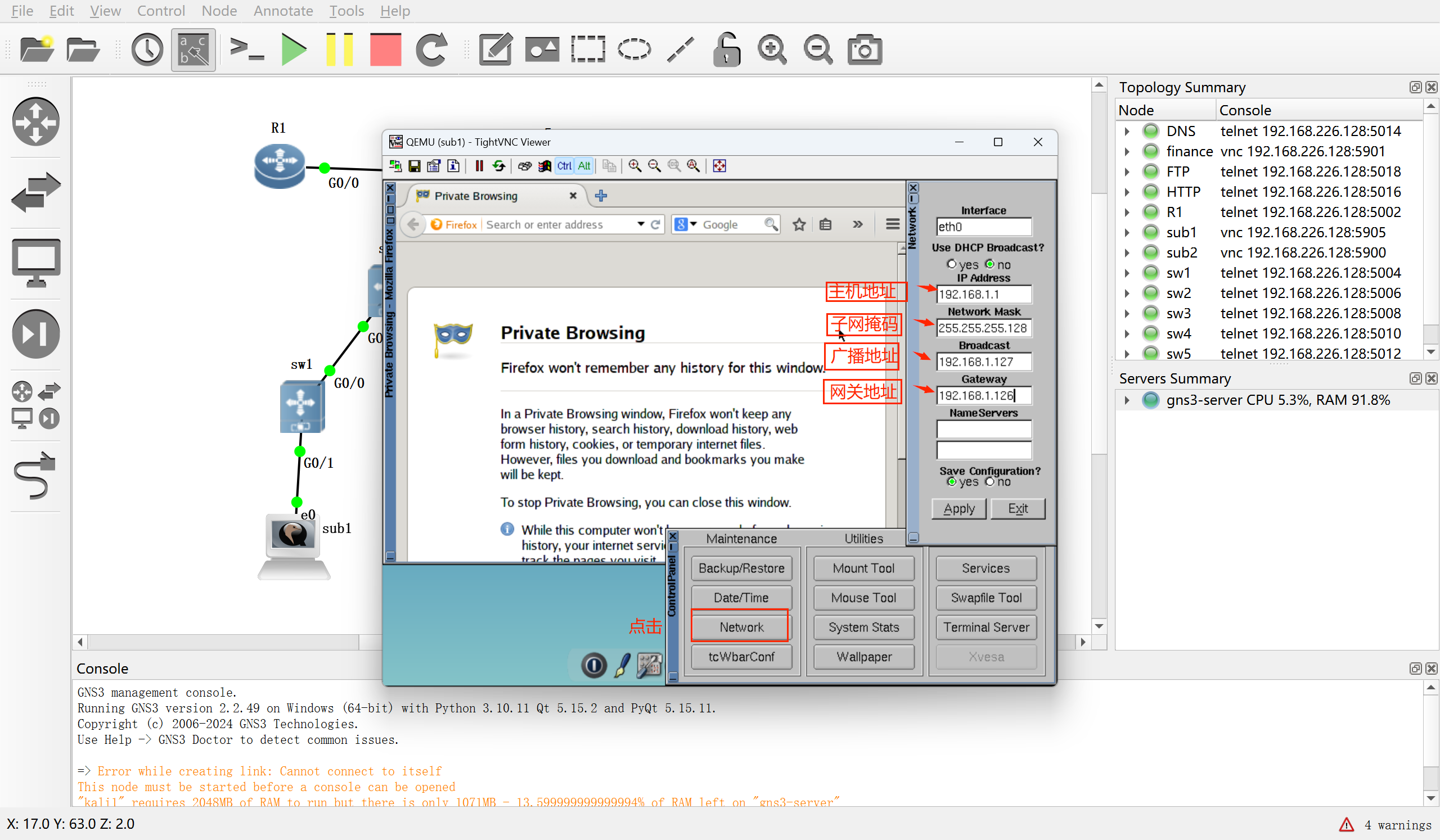

配置主机地址、广播地址、网关地址，点击Apply应用
分公司2

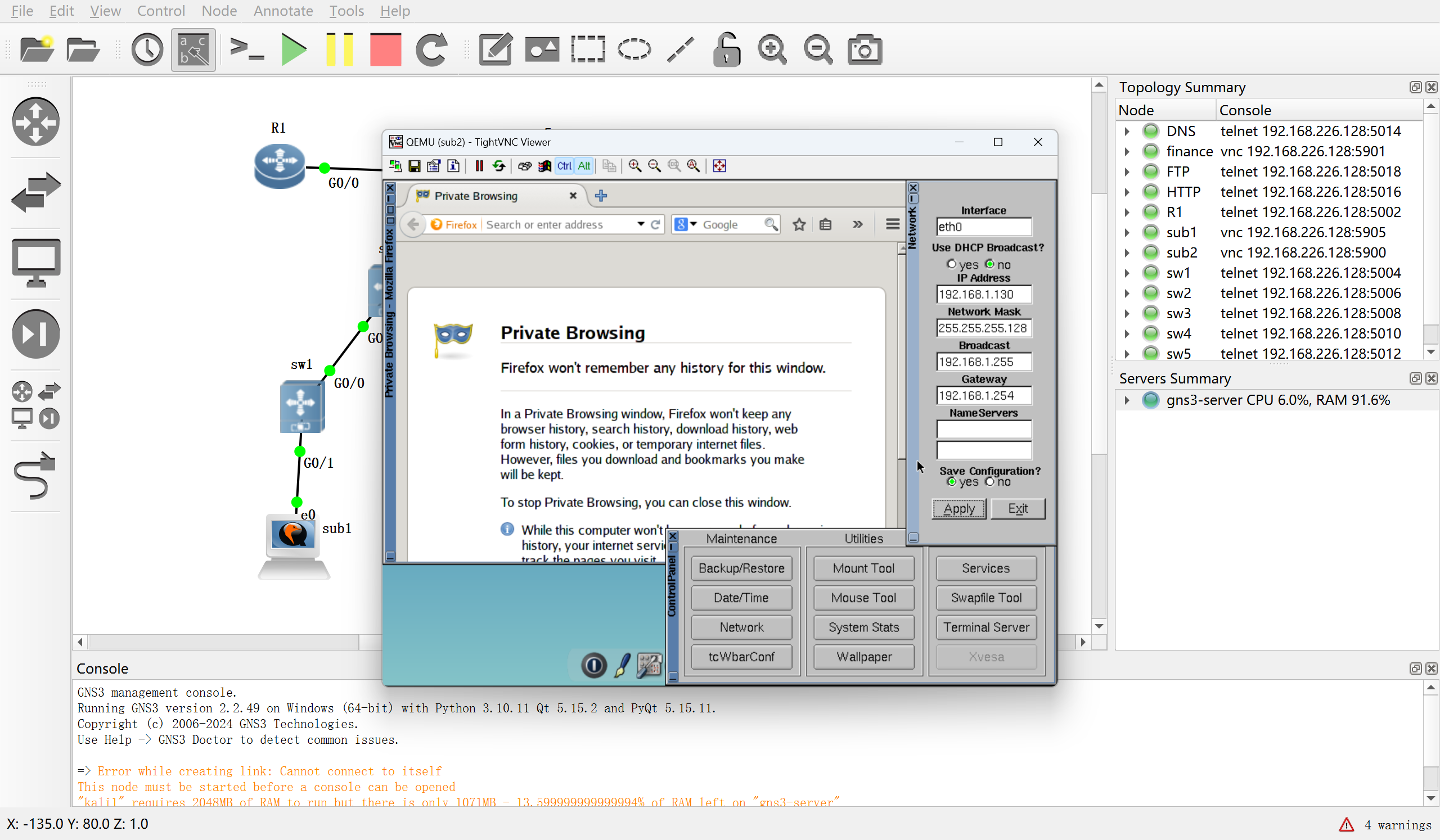

操作同分公司1，演示如下

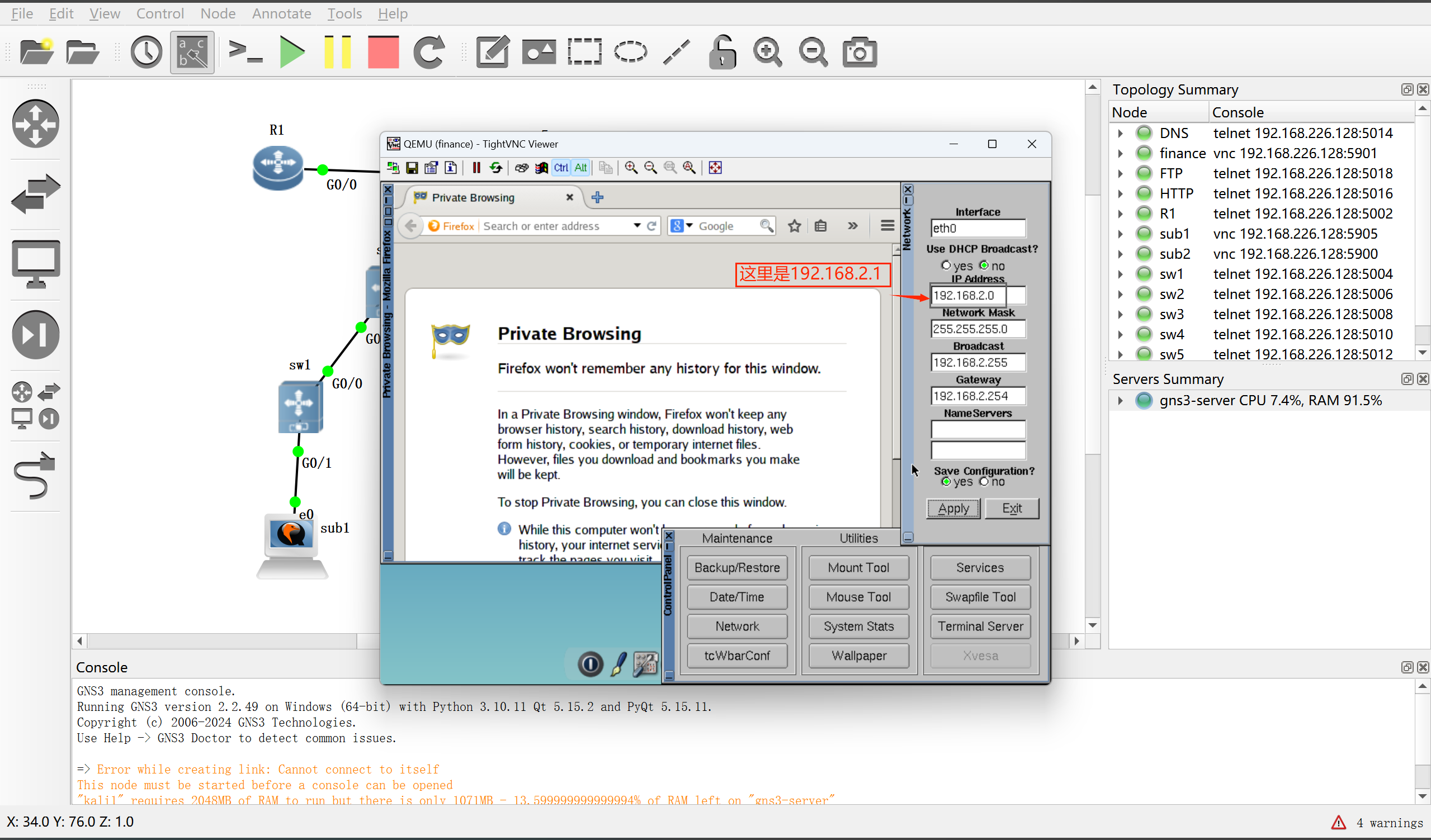

财务部门

服务器

服务器需要配置服务器地址、子网掩码、网关地址

DNS服务器

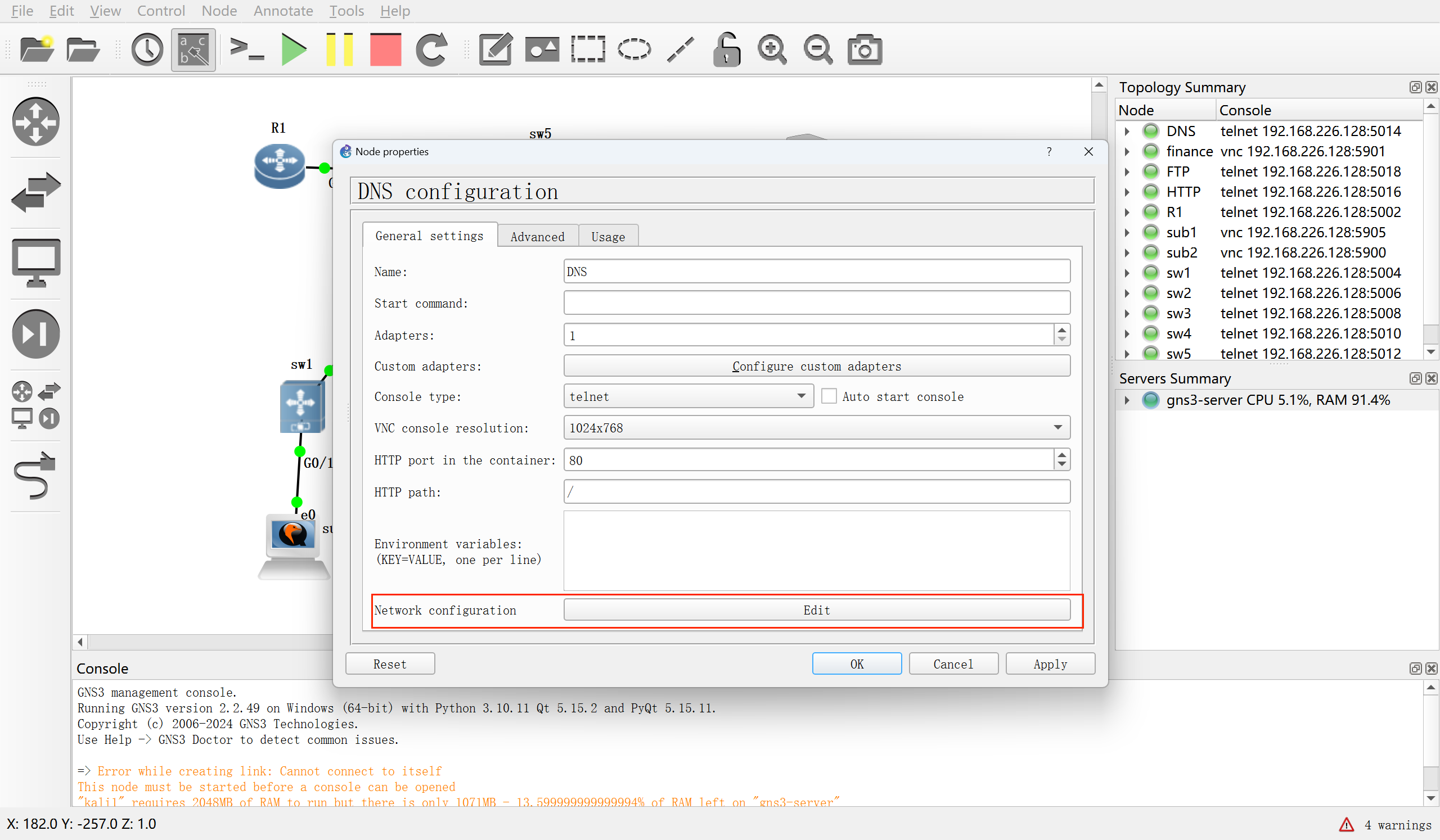

鼠标右键点击DNS服务器，选择Configure，进入以下页面后点击Edit

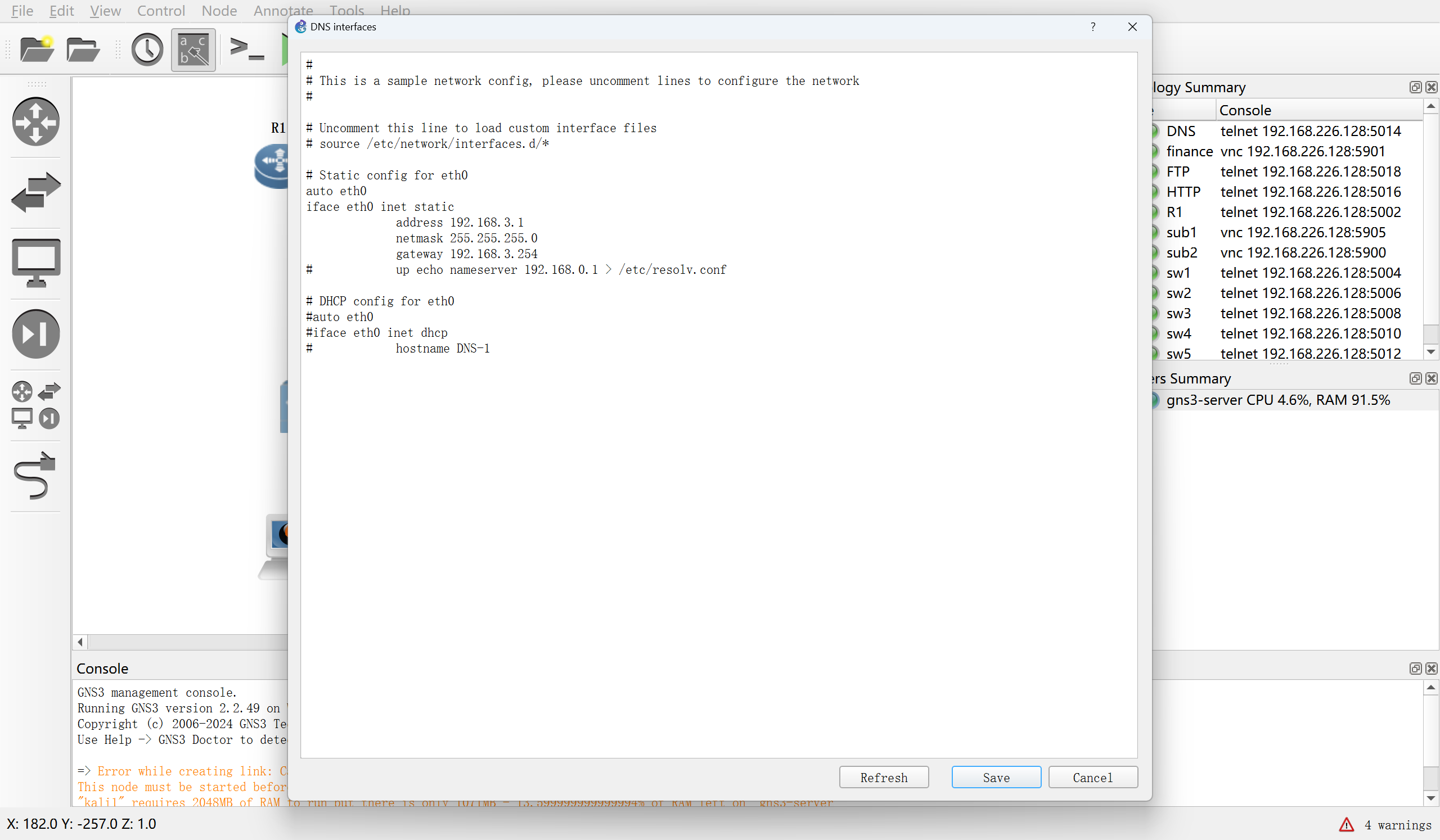

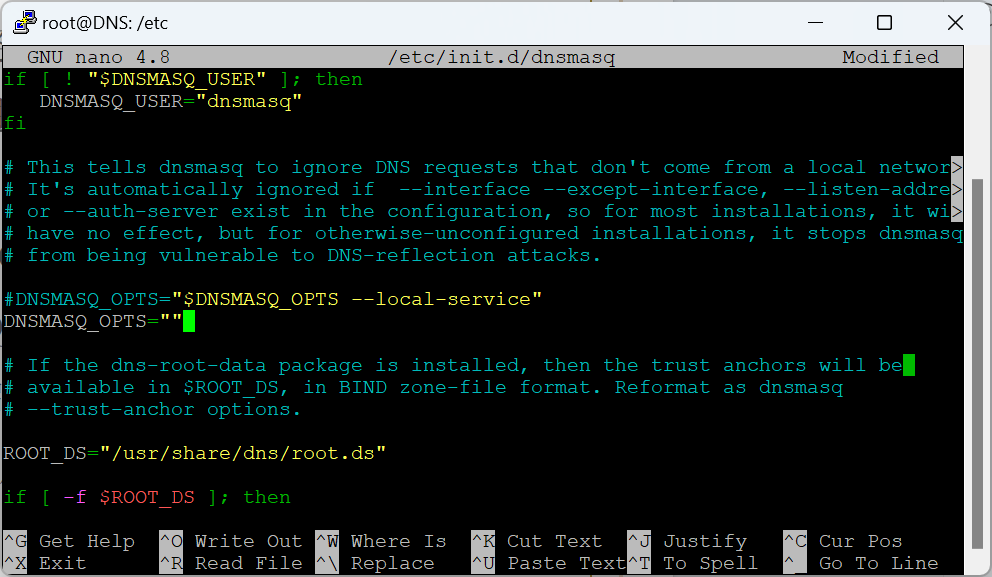

修改DNS服务器配置，示例如下

点击Save保存，点击Apply应用，点击OK退出
HTTP服务器

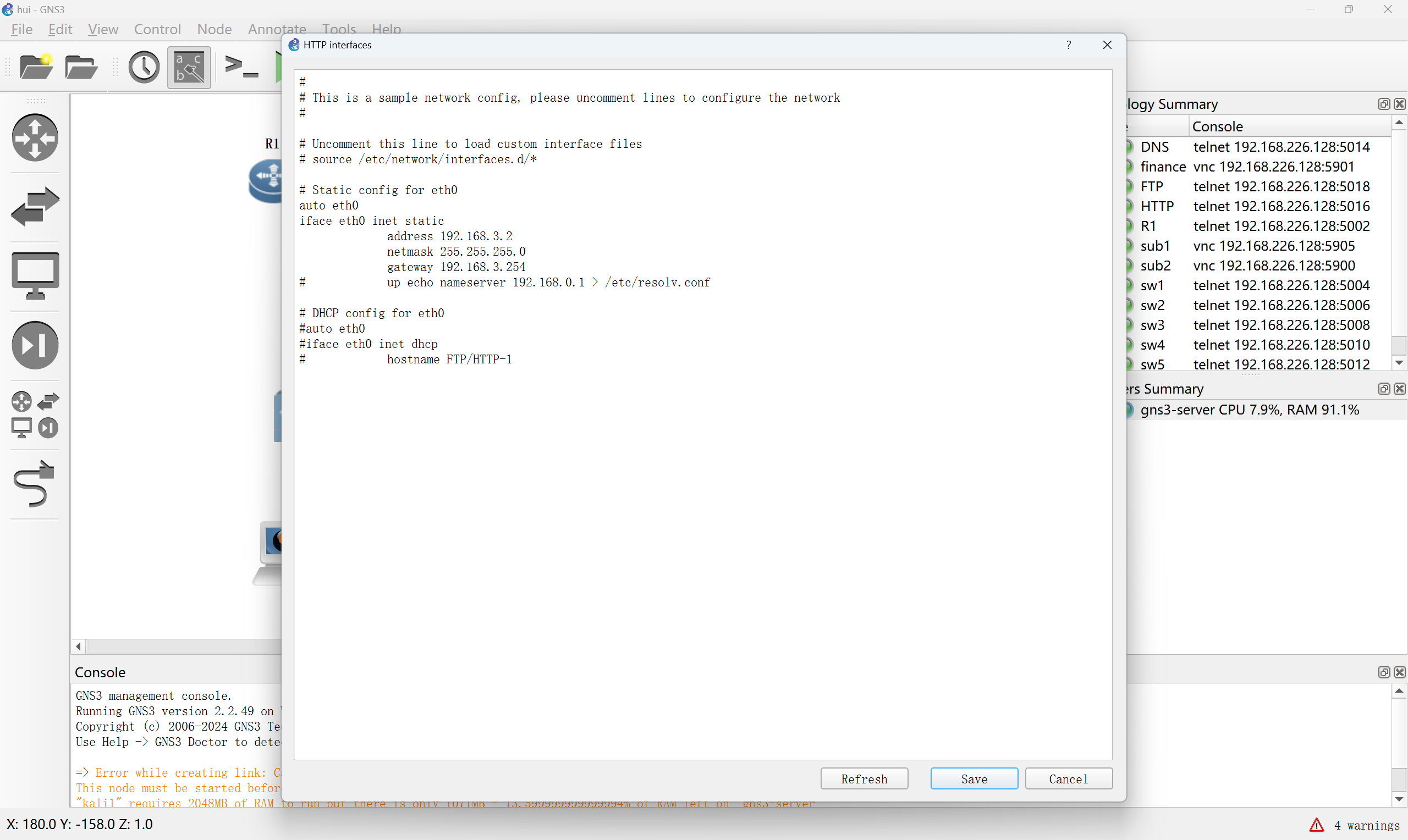

操作同DNS服务器，HTTP服务器配置如下

点击Save保存，点击Apply应用，点击OK退出
FTP服务器
操作同DNS服务器，FTP服务器配置如下

点击Save保存，点击Apply应用，点击OK退出

交换机

交换机需要配置 VLAN、模式
模式包括trunk模式和access模式，交换机与交换机之间、交换机与路由器之间为 trunk模式，交换机与主机、交换机与路由器之间为 access模式
以下为配置交换机时可能用到的命令

en
赋予权限,(switch)>会变成 (switch)#
conf
config命令的缩写，进入配置模式
vlan [VLANid]
创建VLAN
int [接口号]
切换接口
switchport mode trunk
交换机与交换机之间、交换机与路由器之间为 trunk模式
switchport mode access
交换机与主机、交换机与路由器之间为 access模式
switchport access vlan [VLANIid]
配置该接口属于哪一个VLAN
exit
退出当前模式
write
保存配置

在配置交换机的过程中需要注意

使用int命令切换进去的结合是什么接口，是和交换机或路由器连接的接口，还是和主机或服务器连接的接口，接口不同模式不同(trunk或access)
一定要先创建VLAN，再配置VLAN，也就是要先执行vlan [VLANid],才可以执行switchport mode access和switchport access vlan [VLANIid]

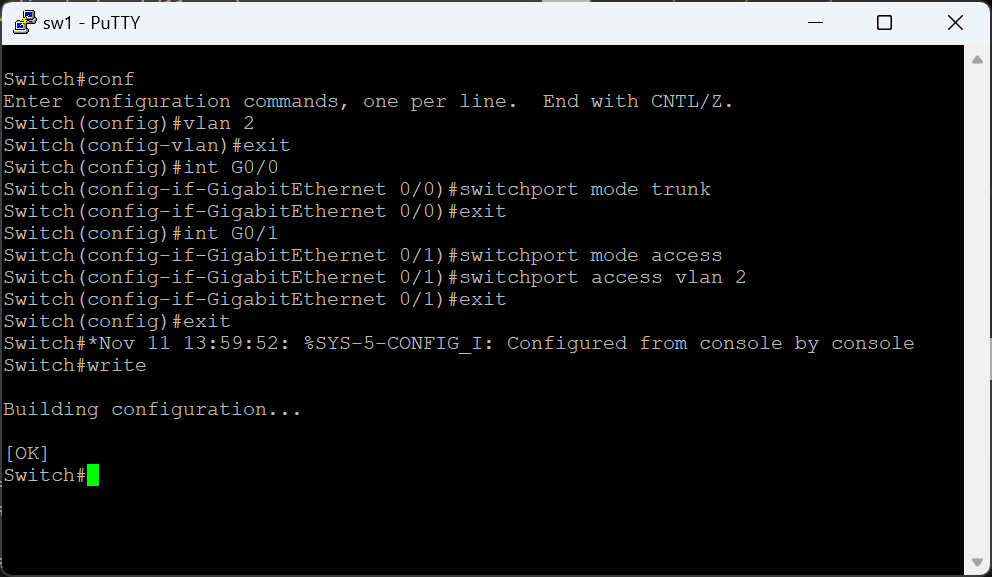

鼠标双击交换机打开交换机配置界面，以下是sw1的配置示例图

其余交换机均参考sw1的配置

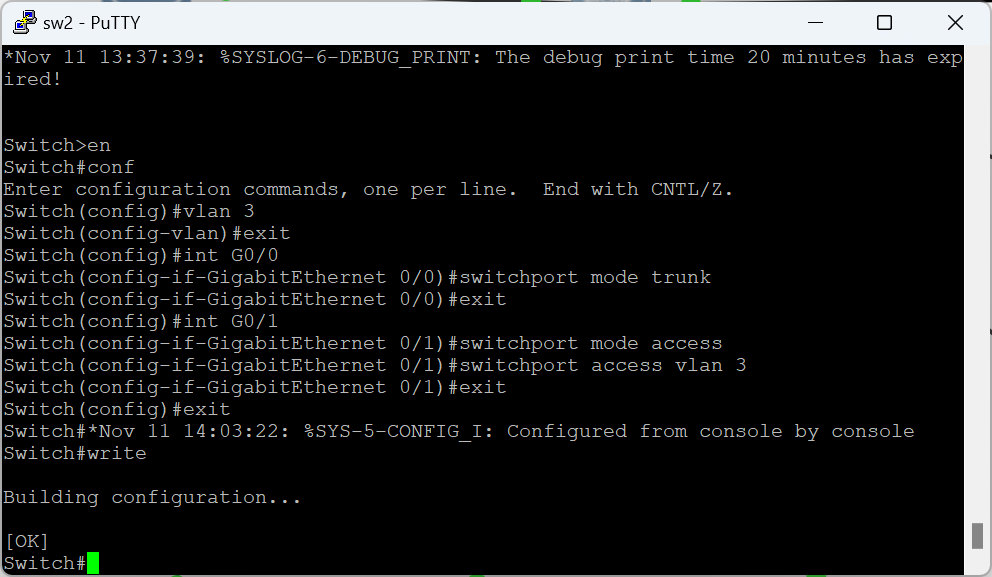

以下是sw2的配置示例图

以下是sw3的配置示例图

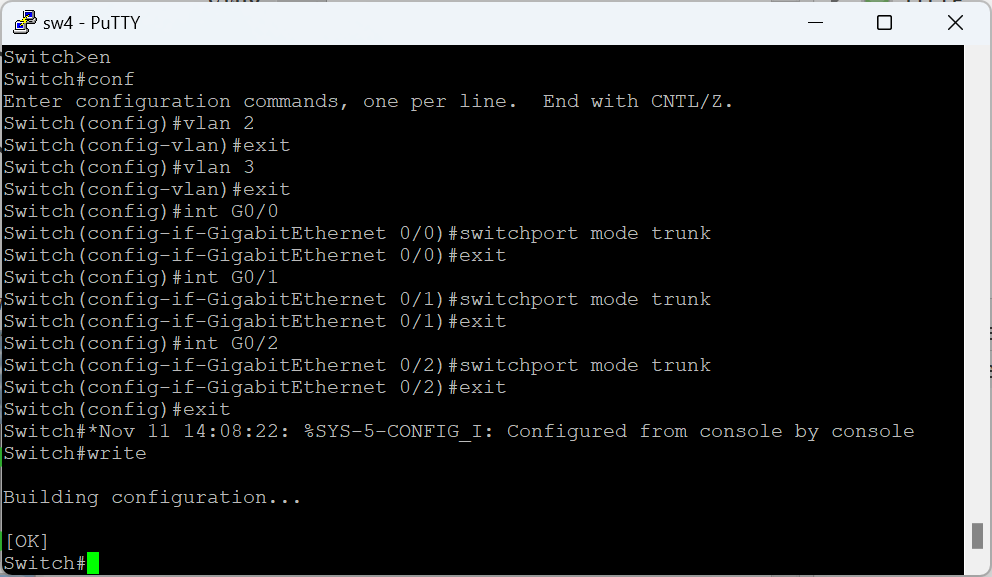

以下是sw4的配置示例图

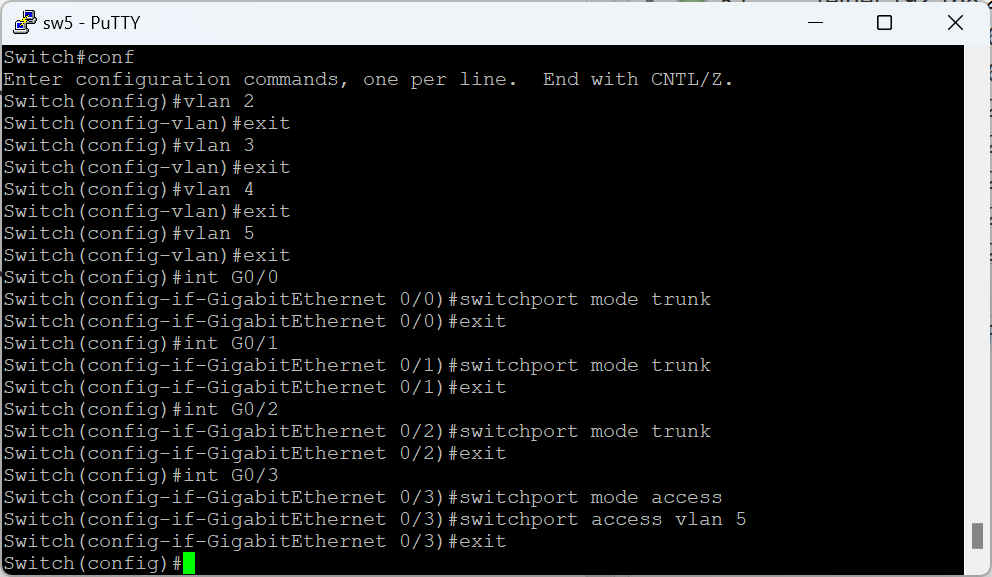

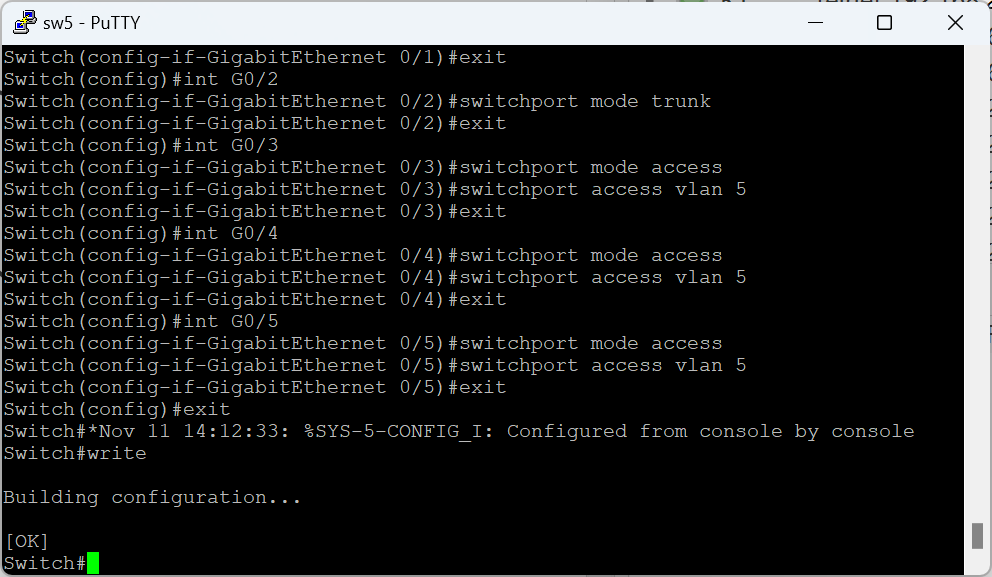

以下是sw5的配置示例图，sw5是核心交换机，本质上也是交换机，配置相比其他交换机相对复杂，请仔细看这个部分

路由器

路由器需要创建VLAN、配置 子接口，每一个子接口需要配置VLAN和VLAN下的网关地址
以下为配置路由器时可能用到的命令

en
赋予权限,Router>会变成 Router#
conf
进入配置模式
vlan [VLANid]
创建VALN
int
切换接口
encapsulation dot1Q [VLANid]
配置子接口vlan号，封装格式为802.1q
ip address [网关地址] [子网掩码]
exit
退出当前模式
write
保存配置

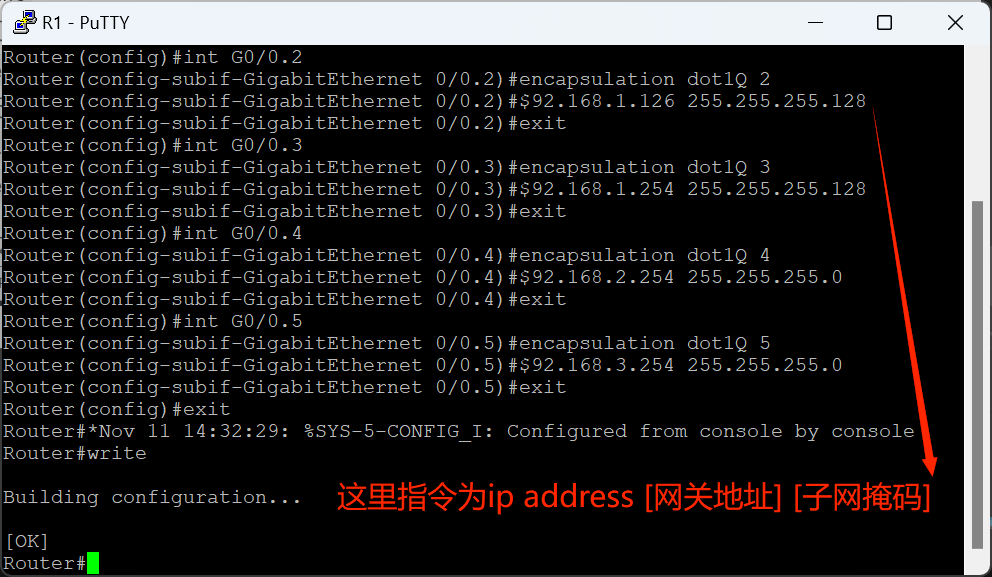

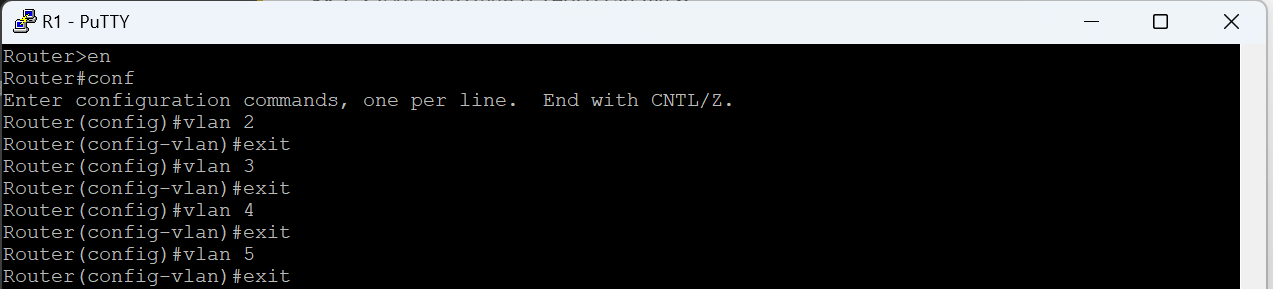

鼠标双击路由器打开路由器配置界面，以下是路由器的配置示例图

演示

如果你走到了这里，恭喜你成功完成了组网实验的基础部分，接下来我们可以试着打开某一个主机去测试网络是否连通。

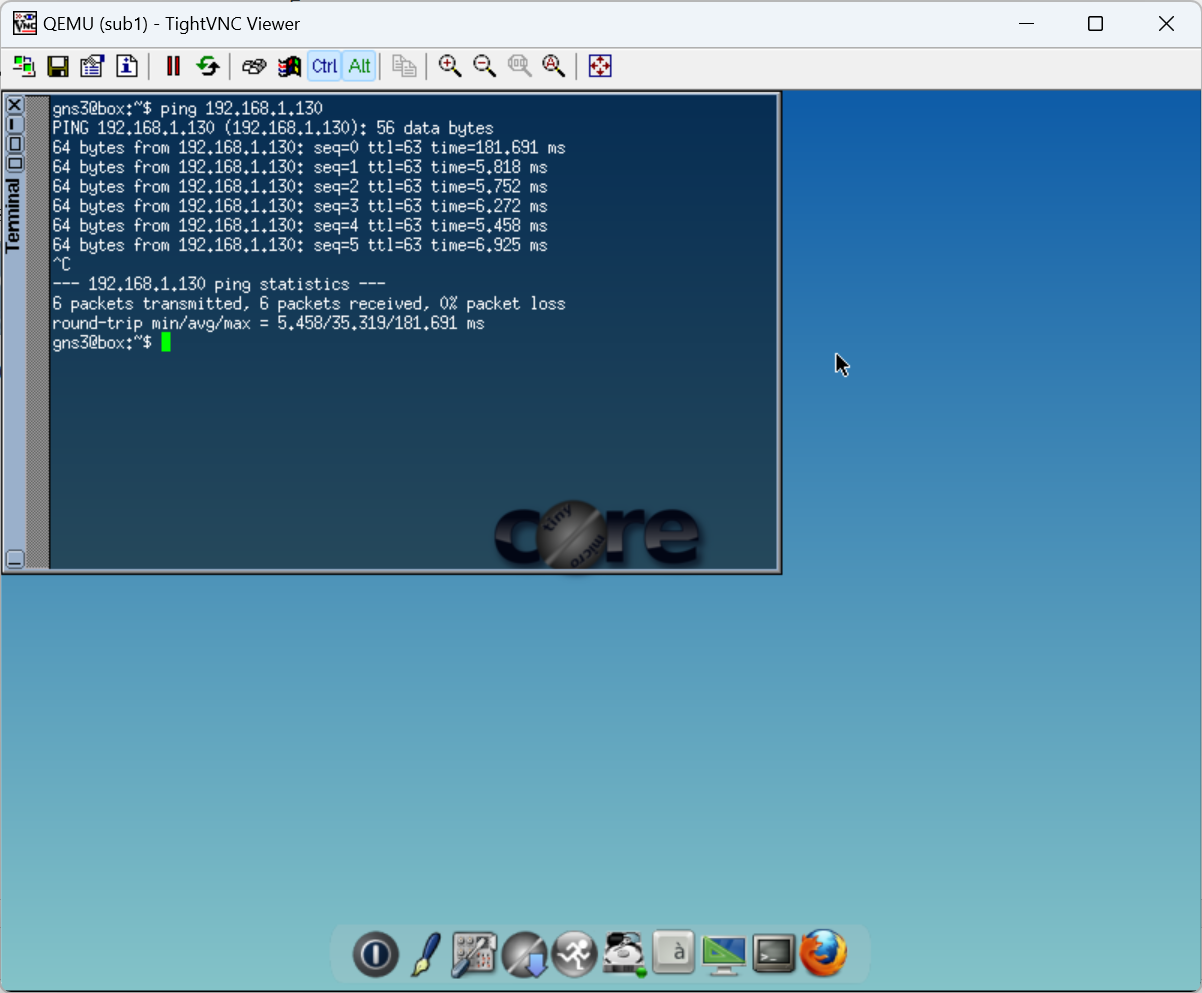

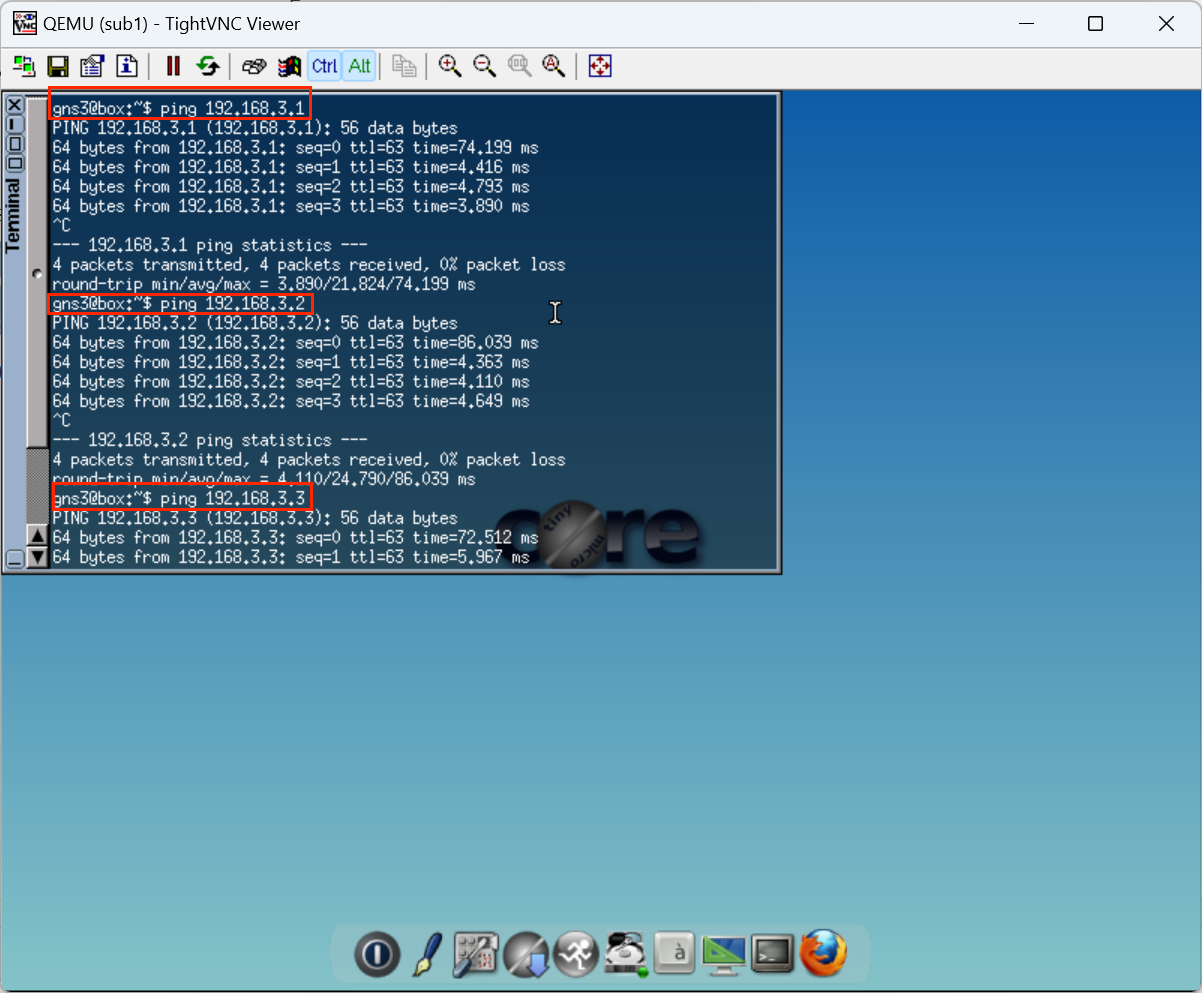

下面以分公司1的Firefox为例，尝试用ping命令测试与分公司2的主机以及与服务器之间的连通性，演示效果如下图

Congratulation! You did it successfully!

进阶实验

构建网络拓扑结构

配置参数

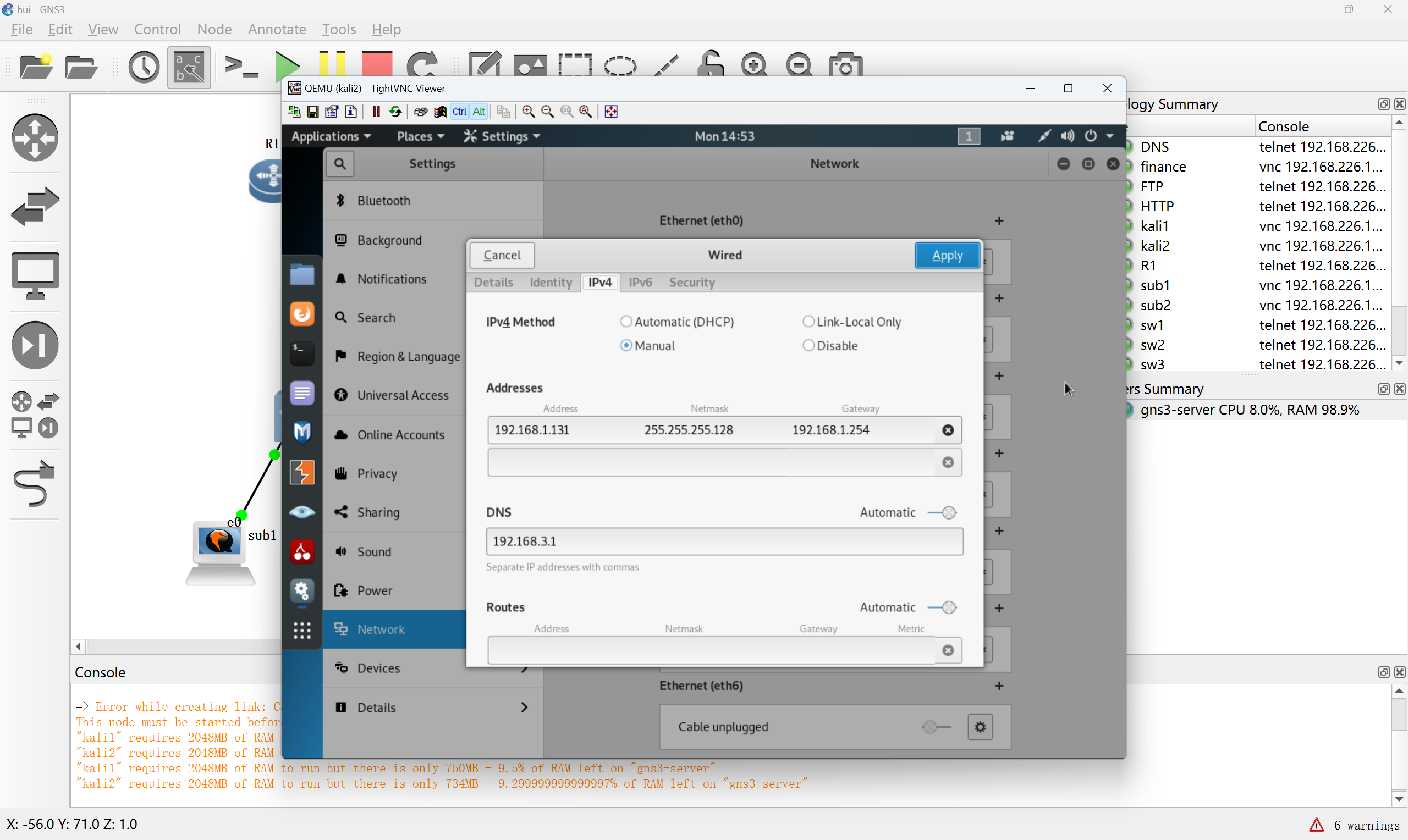

主机

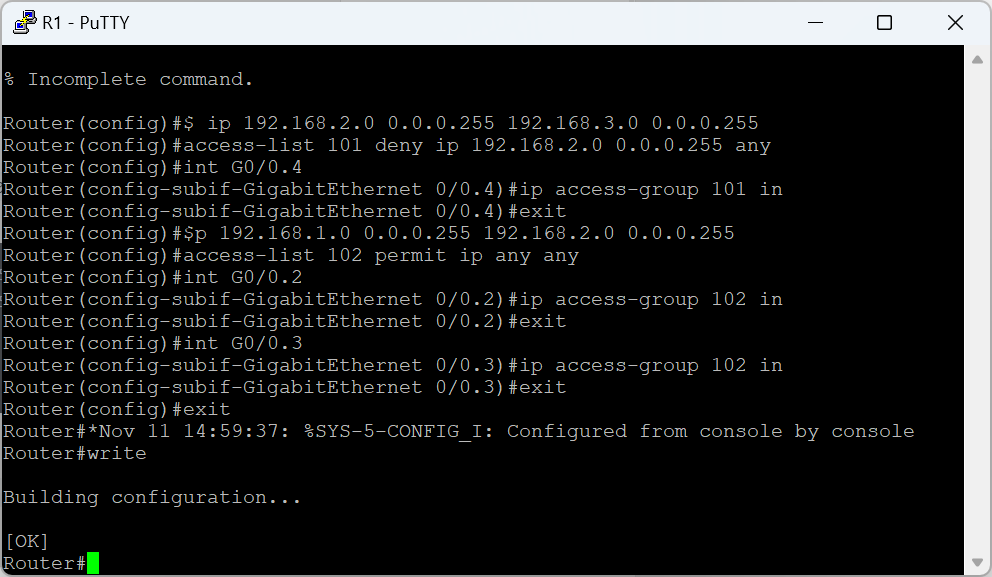

路由器

access-list 101 permit ip 192.168.2.0 0.0.0.255 192.168.3.0 0.0.0.255
access-list 101 deny ip 192.168.2.0 0.0.0.255 any
int G0/0.4
ip access-group 101 in

access-list 102 deny ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255
access-list 102 permit ip any any
int G0/0.2
ip access-group 102 in
int G0/0.3
ip access-group 102 in

服务器

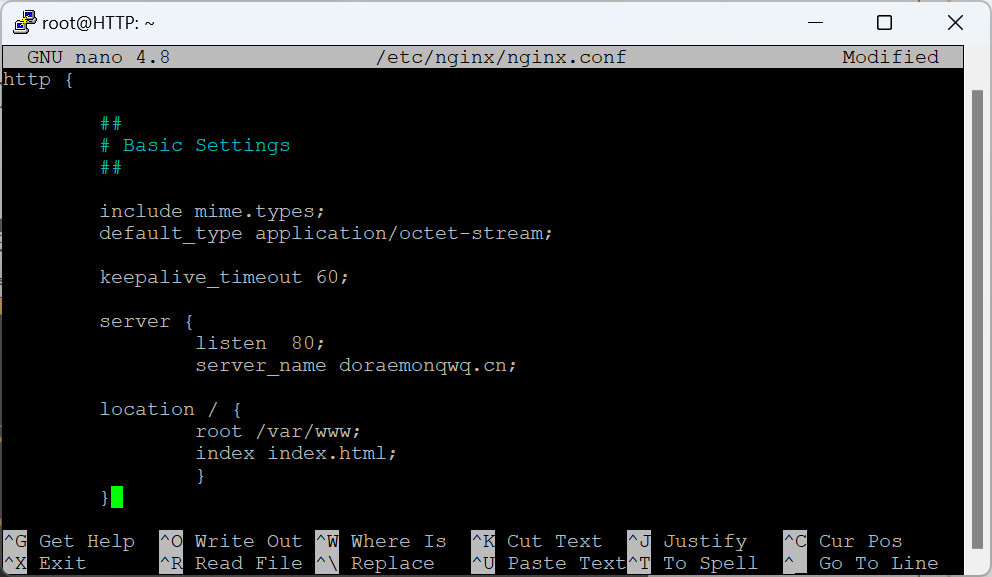

HTTP服务器

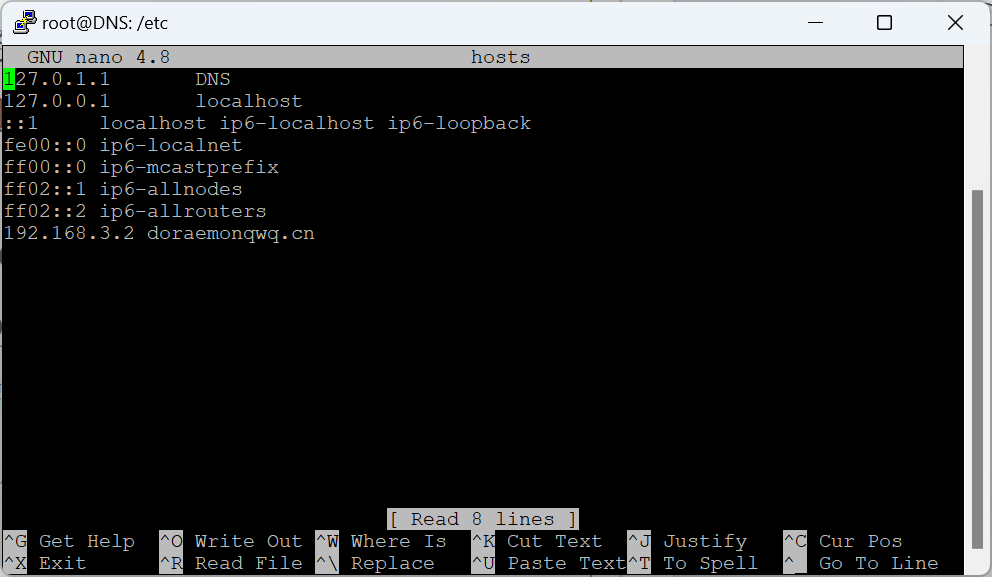

DNS服务器

演示

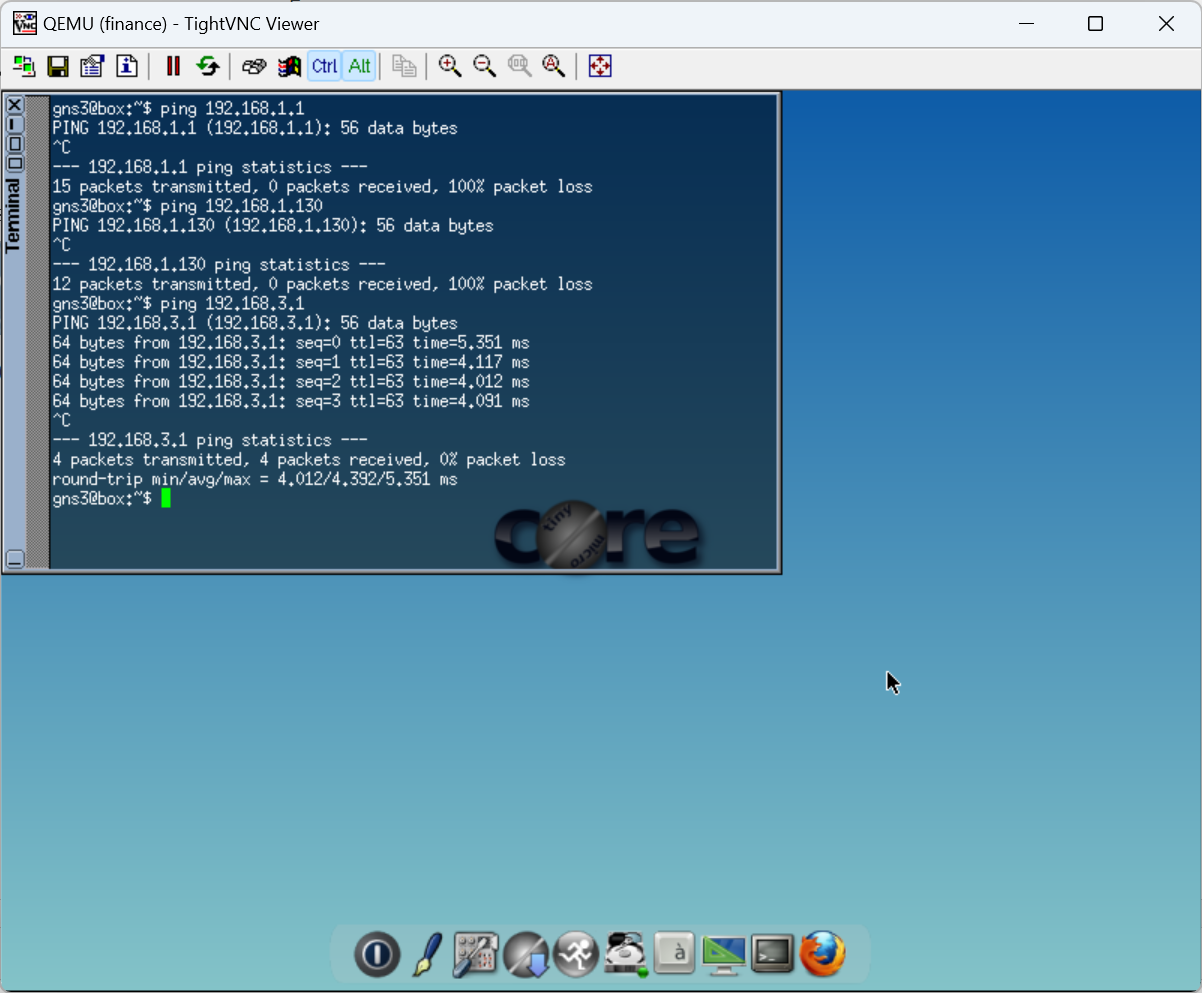

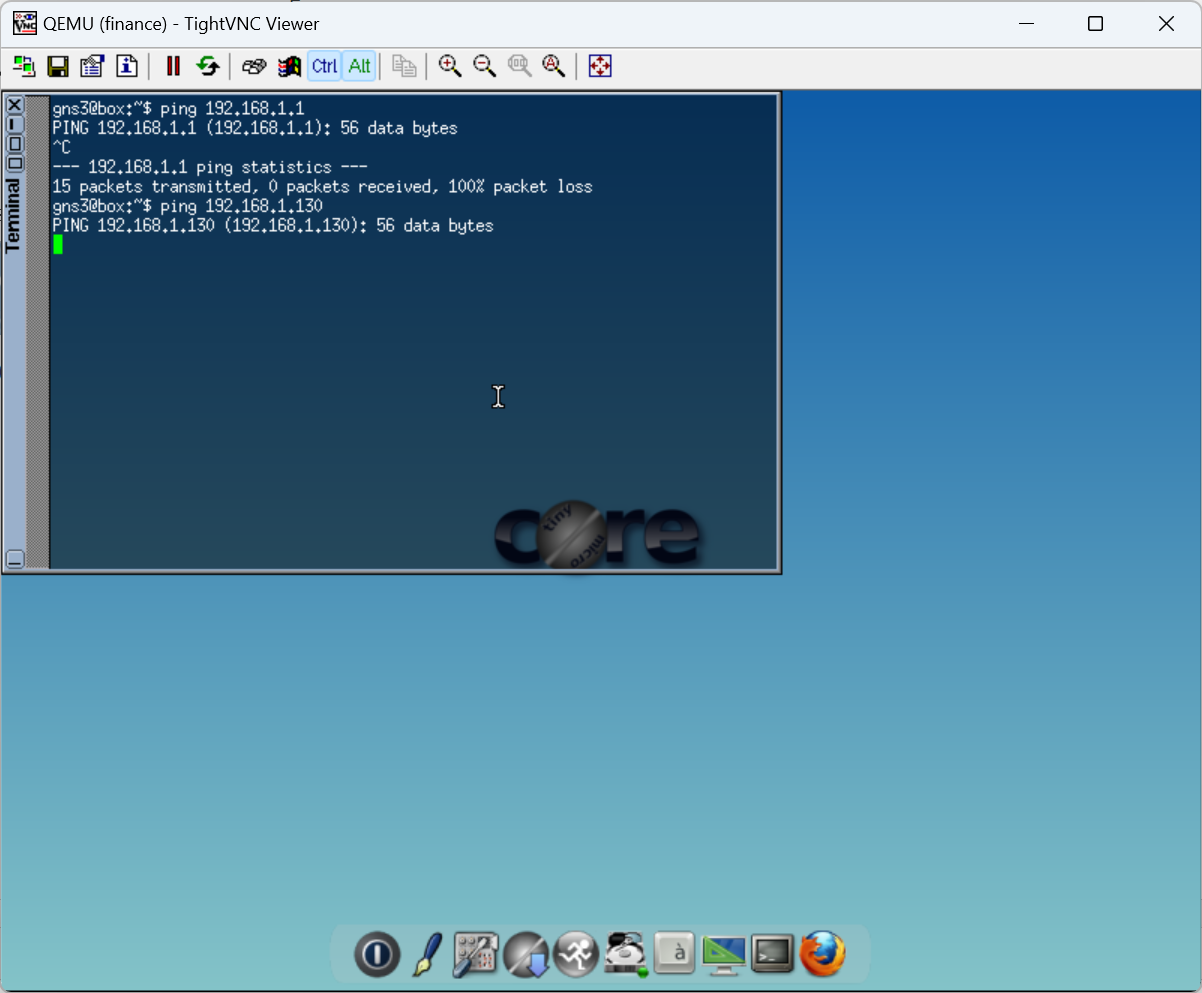

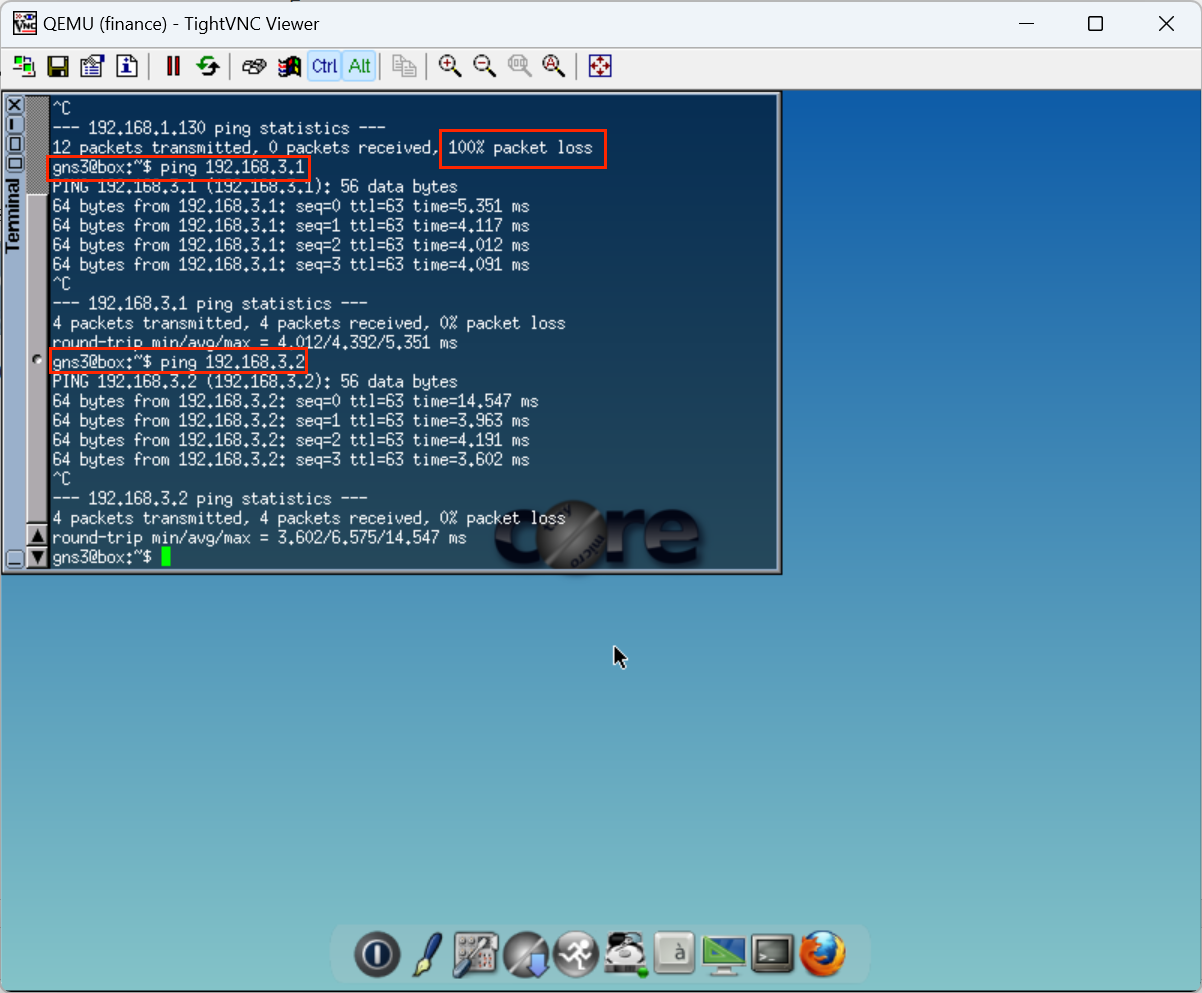

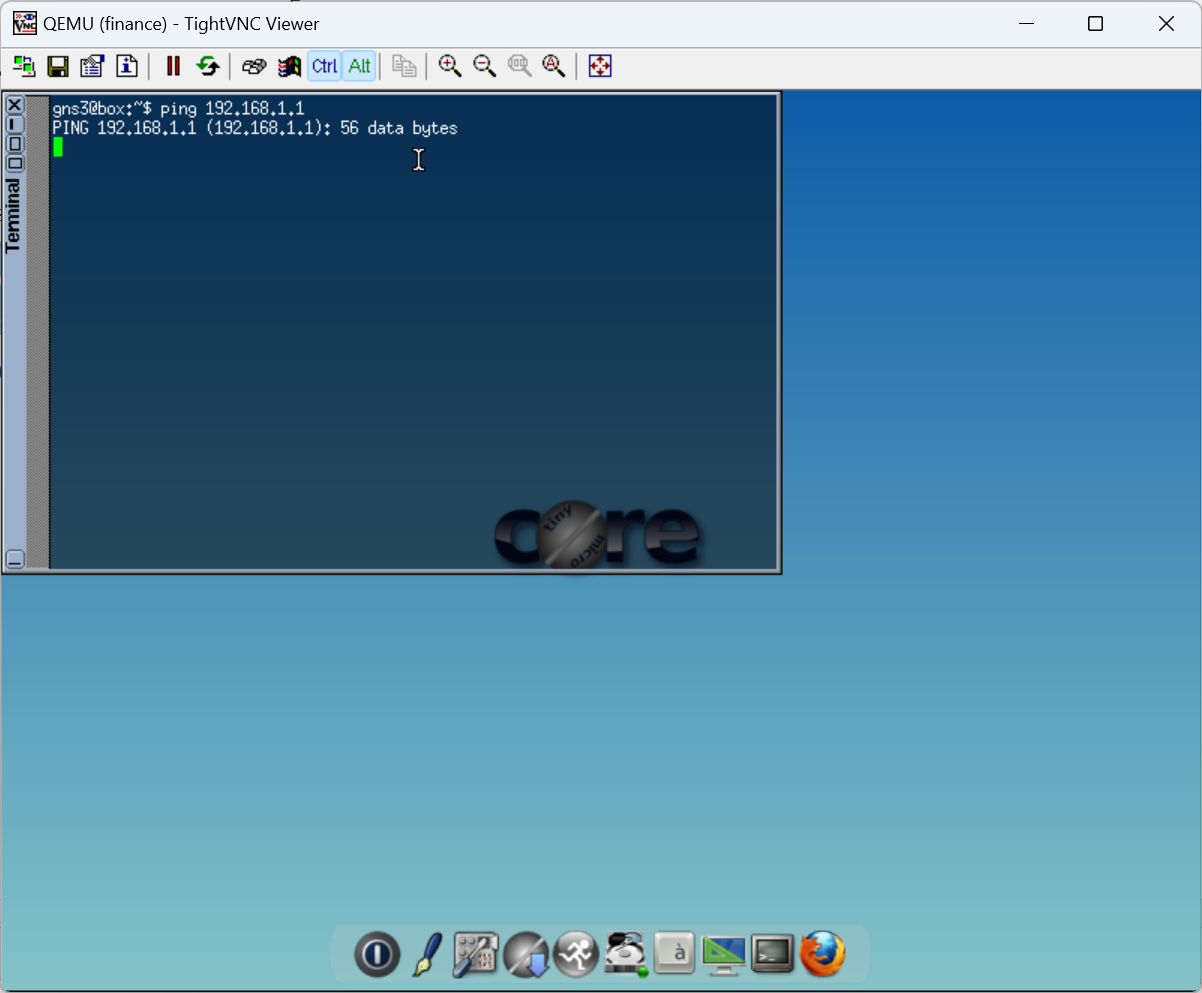

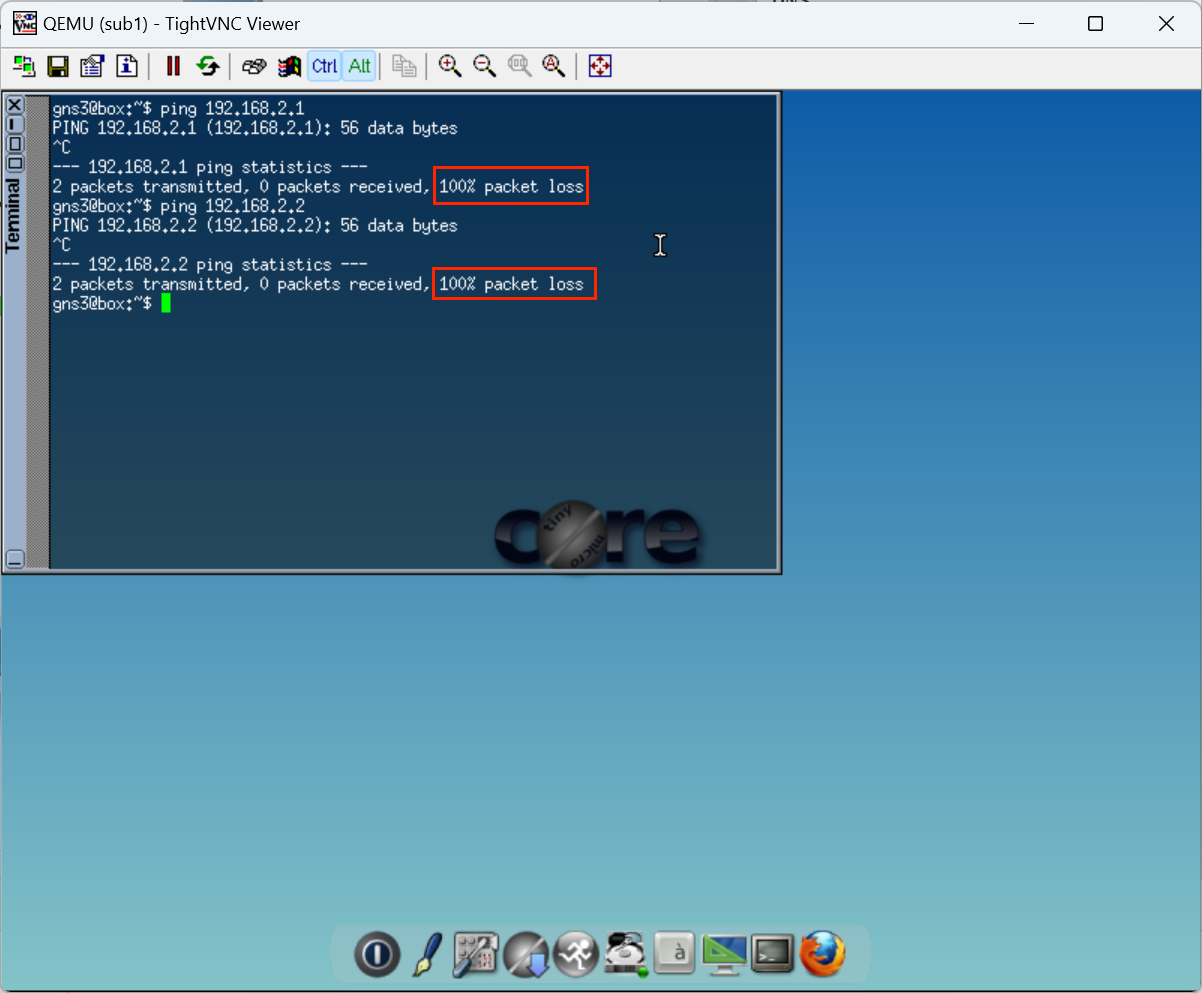

财务部门只能访问服务器，不能访问其他网段

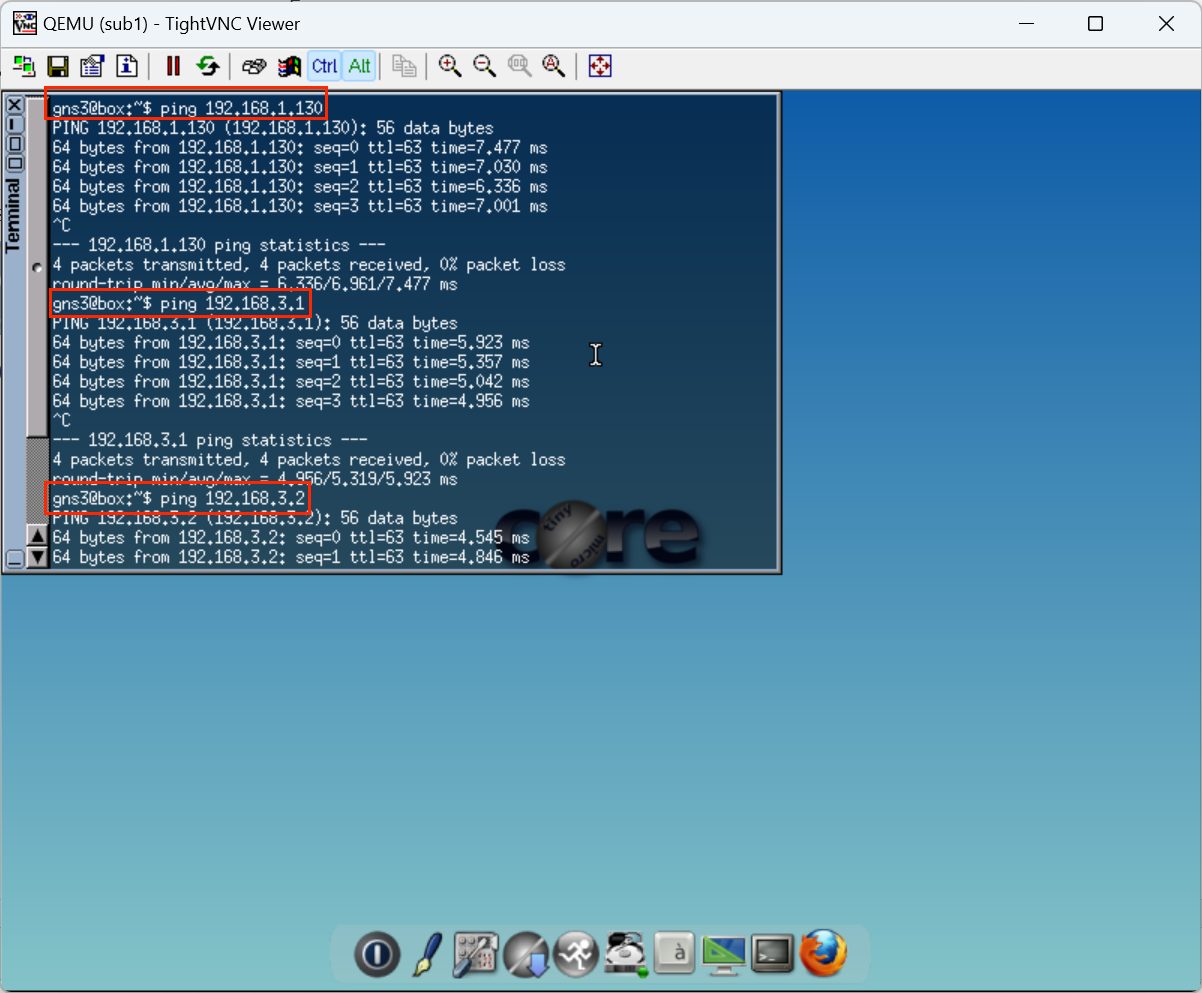

两个分公司不能访问财务部门，其余都可以访问

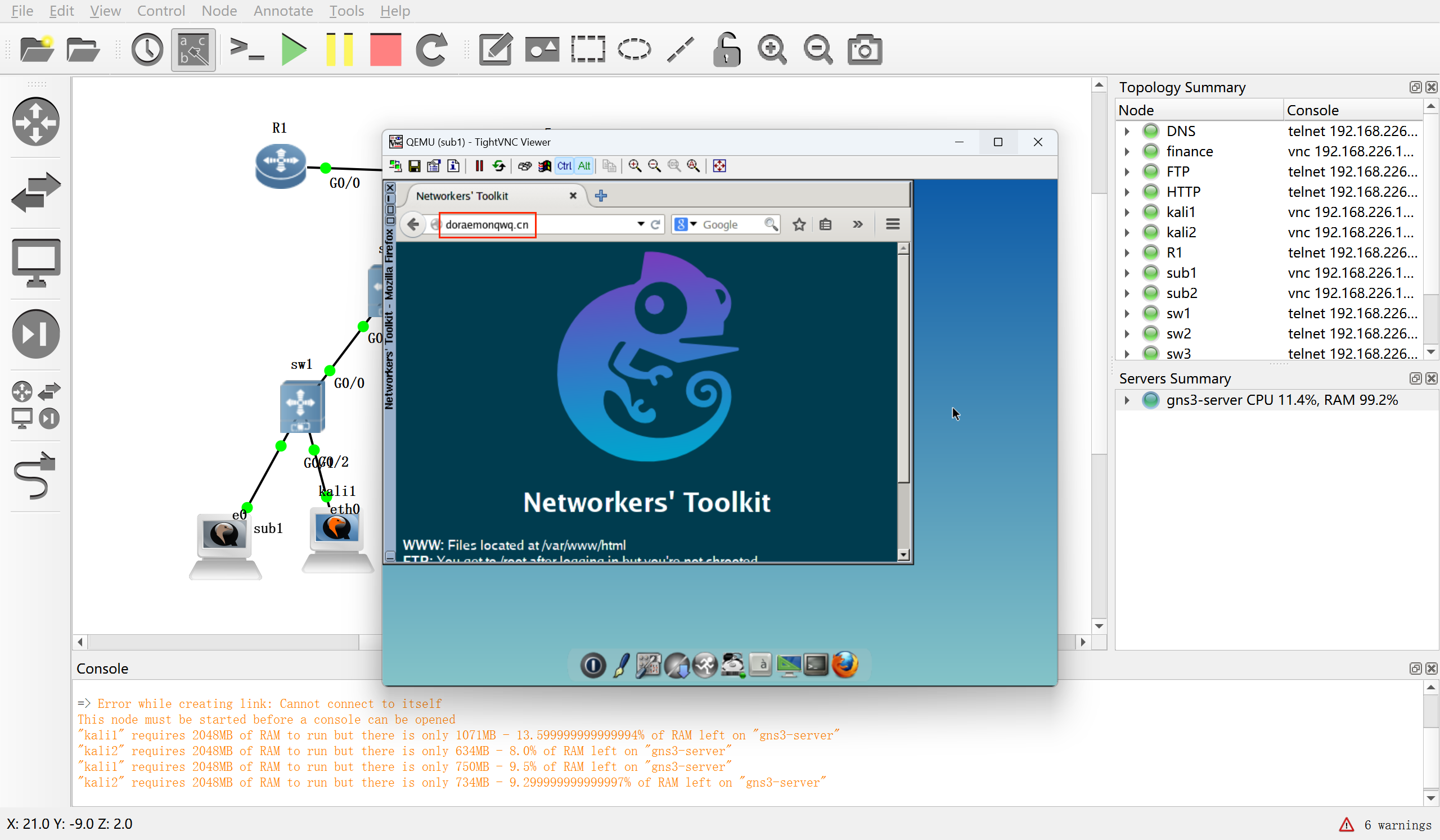

在分公司 1 和分公司 2 的客户端上分别配置 FTP 客户端（使用 Kali 系统终端）和HTTP 客户端，并对 FTP服务器、HTTP 服务器和 DNS 服务器进行相关配置。FTP 客户端能访问 FTP 服务器，能够实现上传、下载文件功能。HTTP 客户端能通过域名访问 HTTP 服务器，并能正常访问网页。

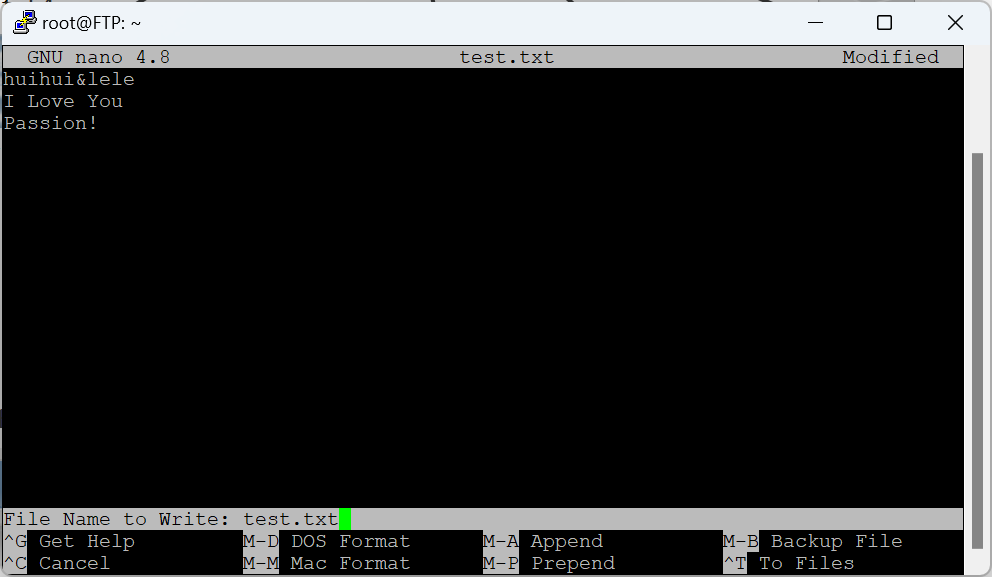

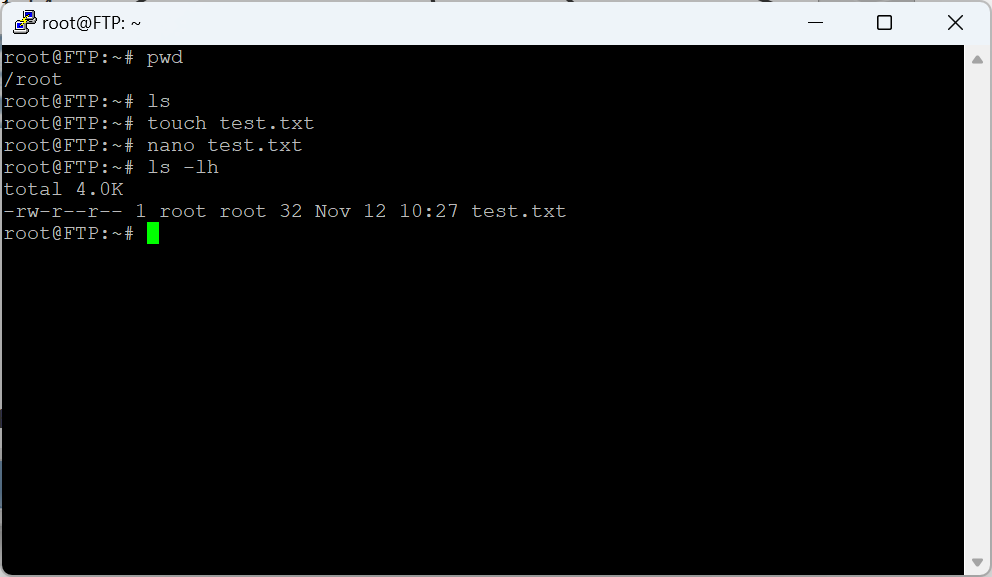

在演示FTP下载文件前，我们先在FTP服务器上创建一个测试文件

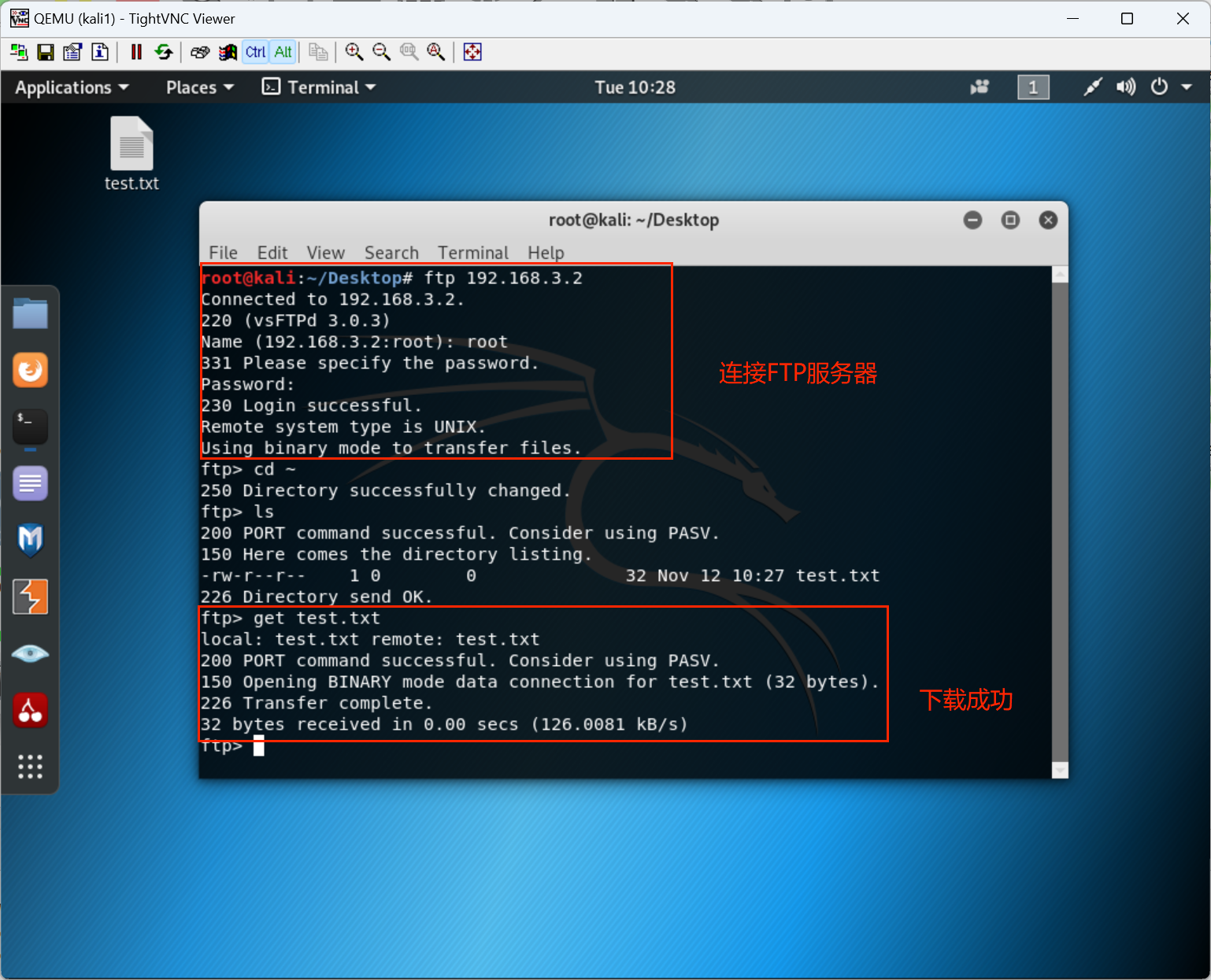

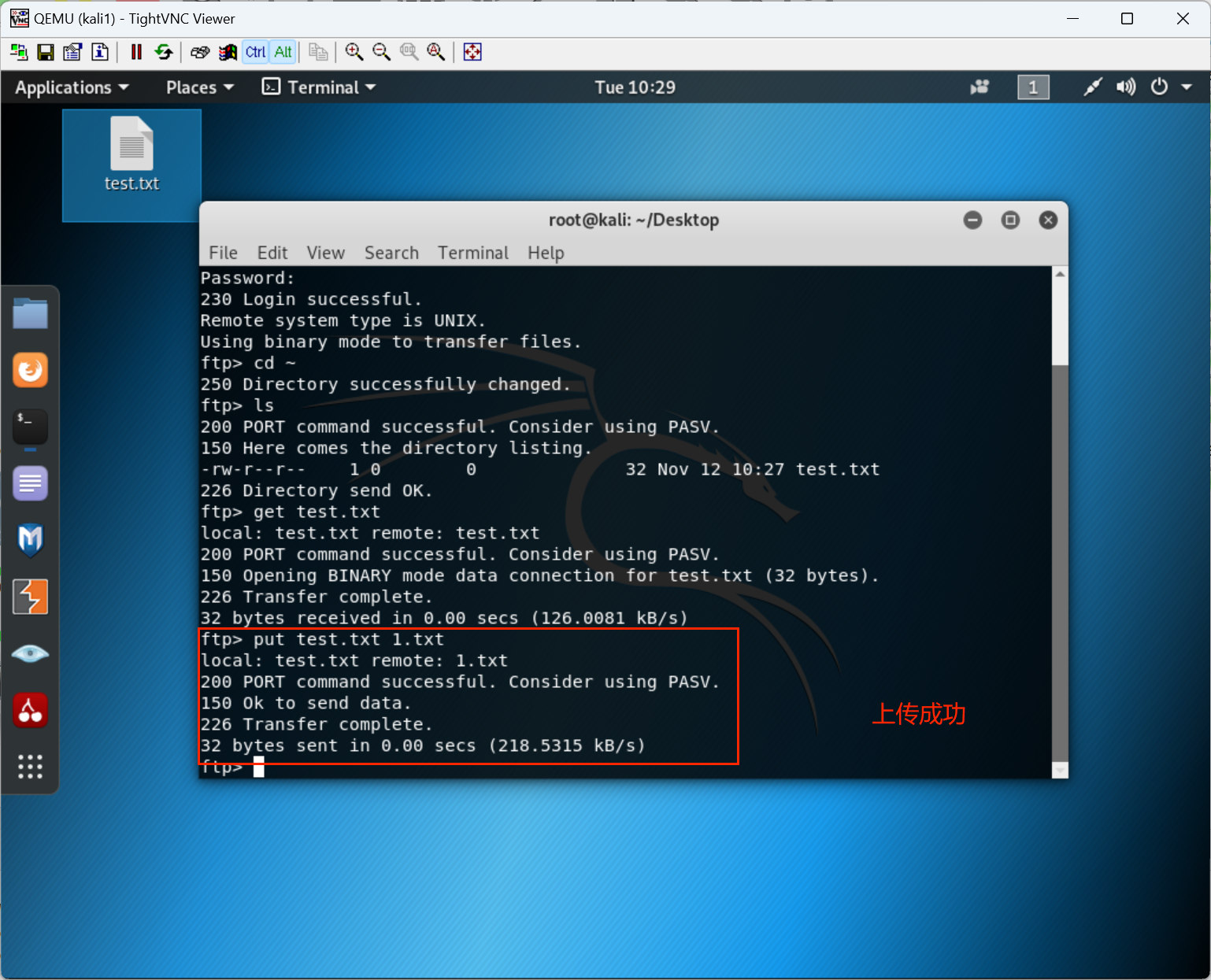

然后在客户端连接FTP服务器，并下载/上传文件
1
ftp 192.168.3.3
